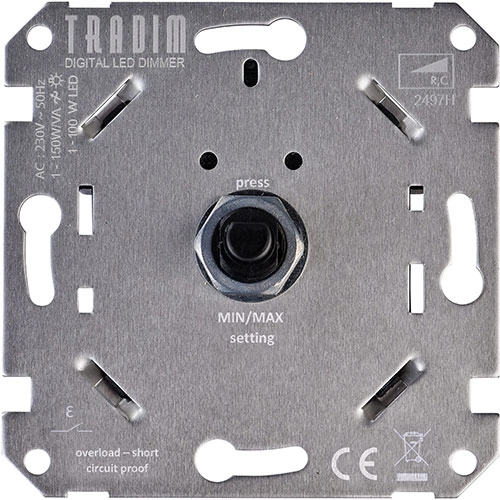

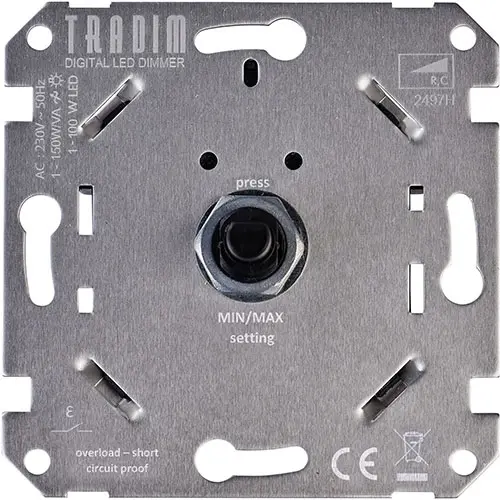

Tradim gebruiksaanwijzing LED dimmer 2497H
Deze draai/druk-dimmer is geschikt voor het dimmen van (filament) led, halogeen en gloeilampen. Nauwkeurige lichtregeling door digitale dimtechniek. Soft start beschermt lampen en dimmer. Fase-afsnijding ('RC dimmer'), geen nuldraad nodig.
Uniek aan deze dimmer is de hotelschakeling optie. Hotelschakeling in combinatie met een gewone wisselschakelaar. Dus u kunt op 2 verschillende plekken de dimmer gebruiken.
De Tradim 2497H dimmer is geschikt voor 230 volt gloei- en halogeenlampen. Tevens kan deze dimmer veel 230 volt LED-lampen dimmen dankzij de gebruikte fase-afsnijdingstechniek. Bij gebruik van 230 volt gloei- en/of halogeenlamp is de belasting 150 Watt. Bij dimbare 230 volt (filament) LED-lampen 100 Watt.
Deze dimmer maakt gebruik maakt van het draai/druk-systeem, zoals toegepast bij de meeste enkele dimmers: drukken voor in- en uitschakelen en draaien voor het regelen van de lichtsterkte. Hiermee is het nagloeien van de LED-lampen verholpen, zoals bij dimmers met enkel draaibediening voor kan komen.
Deze dimmer wordt geleverd zonder knoppen en/of centraalplaat. De benodigde opdekking, een combinatie van dimmerknoppen en centraalplaat, moet los besteld worden en is beschikbaar voor de meeste gangbare series schakelmateriaal.
De 2497H van Tradim kent één ingang voor de fase (bruine draad) en één schakeldraad (zwarte draad) naar dimkanaal 1. Let op! Wij adviseren om de dimmer eerst aan te sluiten maar deze niet vast te schroeven in de muur/te monteren. Test eerst of alles naar behoren werkt. Is dit het geval, dan kan de dimmer gemonteerd worden. Werkt de combinatie tussen dimmer en lampen niet naar wens, dan kan de dimmer retour omdat deze nog ongemonteerd/onbeschadigd is.
- inbouw dimmer
- geschikt voor 230 Volt gloei- en halogeenlampen
- geschikt voor 230 volt LED-lampen*
- vermogen maximaal 1-150 Watt
- 2-draads aansluittechniek (nul niet nodig)
- RC dimmer, fase-afsnijding
- beschermd tegen piekstroom en kortsluiting
- inbouwdiepte 1,7 cm
- 2 jaar garantie
*Let op: Niet elke combinatie werkt even goed door de grote variatie in gebruikte technieken en aansturing. Wij raden aan de dimmer eerst aan te sluiten en te testen, zonder deze vast te schroeven. Zo kan de dimmer onbeschadigd retour als deze niet voldoet.
| Specificatie | Waarde |
|---|---|
| Samenstelling | Basiselement |
| Bedieningswijze | Draaiknop |
| Seriedimmer | Nee |
| Type belasting | Universeel (ook LED) |
| Vermogen van/tot | 1-150VA |
| Montagewijze | Inbouw (stucwerk) |
| Geschikt voor 230V gloeilamp | Ja |
| Geschikt voor 230V halogeenlamp | Ja |
| Geschikt voor gewikkelde laagvolttrafo | Nee |
| Geschikt voor elektronische laagvolttrafo | Nee |
| Geschikt voor LED | Ja |
| Lichtwaardegeheugen | Ja |
| Techniek | Faseaansnijding |
| Geschikt voor toepassing met drukker | Nee |
| Ingang voor nevenunit | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Soort bevestiging | Bevestiging met schroef |
| Materiaal | Metaal |
| Halogeenvrij | Ja |
| Oppervlaktebescherming | Geen (onbehandeld) |
| Beschermingsgraad (IP) | IP20 |
| Nominale spanning | 230V |
| Frequentiebereik | 50-50Hz |
| Verlicht | Geen |
| 0-10 V ingang | Nee |
| Geschikt voor 38mm starterloze TL-buis | Nee |
