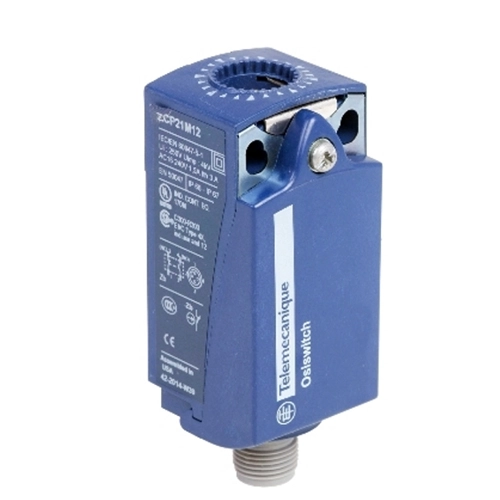

Het ZC-assortiment maakt deel uit van de XC-standaardreeks, specifiek gericht op begrenzingsschakelaars. Onder dit assortiment bevindt zich de ZCP21M12, een standschakelaarbehuizing die compatibel is met het XCKP-bereik. Deze behuizing beschikt over 1 normaal gesloten + 1 normaal open snap action verzilverde contacten en een minimale activeringssnelheid van 0.01m/s.
Dit product, dat aansluitbaar is via een 4-pins mannelijke M12-connector, heeft een lichaam van kunststof en een gewicht van 0,07 kg.
De ZCP21M12 kan worden ingezet voor het op maat assembleren van een eindschakelaar die aan specifieke behoeften voldoet, of als reserveonderdeel. Het modulaire karakter van het ZC-assortiment biedt flexibiliteit binnen de XC-begrenzers. Het stelt gebruikers in staat om een product te creëren dat het beste past bij hun specifieke behoeften.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 27 Ampère |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP66/IP67 |
| Gedwongen openend | Ja |
| Aantal veiligheidshulpcontacten | |
| Uitvoering van het bedieningselement | Geen |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | Ampère |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | Ampère |
| Breedte sensor | 31 Millimeter |
| Diameter sensor | Millimeter |
| Hoogte van de sensor | 65 Millimeter |
| Lengte sensor | 30 Millimeter |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 Graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | |
| Uitlijning van het bedieningselement | Overig |
