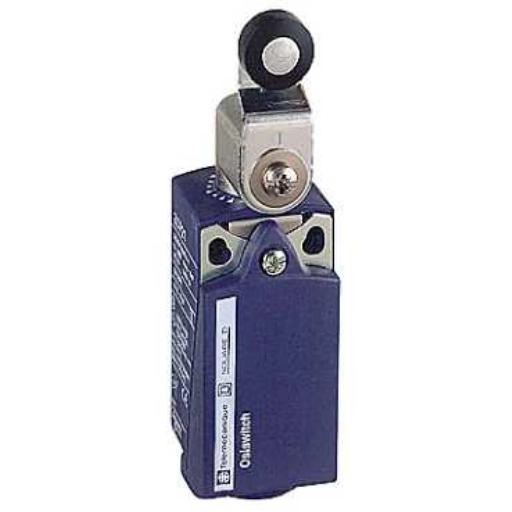

Een compacte eindschakelaar in het XCKP-formaat, conform CENELEC EN 50047, met een thermoplastische rolhendel en een 20/36mm-rail is gemaakt van kunststof. Met zijn dubbel geïsoleerde thermoplastische behuizing, modulaire ontwerp en compacte formaat, is het ideaal voor onderhoudsgemak. Het is bestand tegen IP66 en IK04, waardoor het perfect is voor intensief gebruik in moeilijke omstandigheden. De schakelaar, die wordt bevestigd op de machine via zijn lichaam, heeft een elektrische duurzaamheid van gemiddeld 5 miljoen cycli in de DC-13 gebruikscategorie. Het is goedgekeurd volgens de CCC, EN/IEC 60947.-5-1, CSA C22.2 Nr.14, EN/IEC 60204-1, en UL 508 normen. Daarnaast is het compatibel met het uitgebreide assortiment van veelvoorkomende XCK-koppen, waardoor het gemakkelijk te vervangen is in geval van schade. Het modulaire ontwerp maakt het mogelijk om recente aanpassingen aan te brengen aan de schakelaar, zoals het veranderen van het type verbinding of het hoofd.
Om het tolerantie- en dimensioneringsproces van uw machines te vereenvoudigen, beschikt deze over een Snap-action met een positief actiemechanisme. Daarnaast is het compatibel met het brede assortiment van veelgebruikte XCK-koppen, wat een snelle vervanging mogelijk maakt in geval van schade.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 27 Ampère |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Uitvoering elektrische aansluiting | Kabelinvoer Pg |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP66/IP67 |
| Gedwongen openend | Ja |
| Aantal veiligheidshulpcontacten | |
| Uitvoering van het bedieningselement | Rolhefboom |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Breedte sensor | 31 Millimeter |
| Hoogte van de sensor | 65 Millimeter |
| Lengte sensor | 30 Millimeter |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 Graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | |
| Uitlijning van het bedieningselement | Overig |
