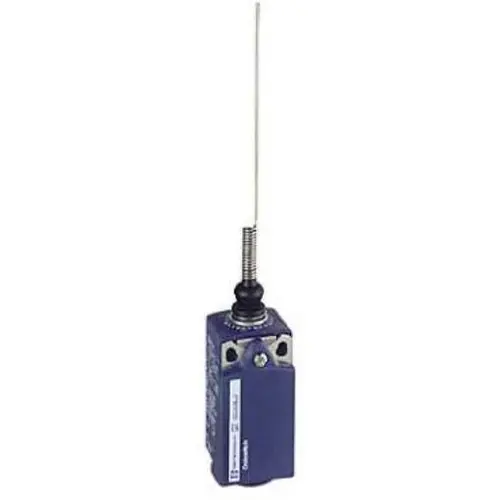

Dit is een XCKP compact formaat (CENELEC EN 50047) eindschakelaar met een "cat's whiskers" en een kunststof lichaam. Het beschikt over een dubbel geïsoleerde thermoplastische behuizing en een modulair ontwerp dat onderhoud vergemakkelijkt. Het compacte CENELEC EN50047-formaat is praktisch en efficiënt. De schakelaar is IP66- en IK04-gecertificeerd, wat betekent dat hij schokbestendig is en daardoor ideaal voor intensief gebruik in uitdagende omstandigheden. Het wordt op de machine bevestigd via zijn lichaam en heeft een indrukwekkende elektroduurzaamheid van typisch 5 miljoen cycli in de DC-13 gebruikscategorie. Dit product voldoet aan verschillende normen, waaronder CCC, EN/IEC 60947.-5-1, CSA C22.2 Nr.14, EN/IEC 60204-1, en UL 508. Het is ook compatibel met de algemeen verspreide reeks van veelvoorkomende XCK-koppen, wat snelle vervanging in geval van schade mogelijk maakt. Het ontwerp van de schakelaar is zodanig dat recente wijzigingen, zoals het veranderen van het verbindingstype of het hoofd, eenvoudig kunnen worden doorgevoerd dankzij het variabele samenstellingsontwerp.
Dit product biedt een snap action met positief actiemechanisme, wat het tolerantieniveau en het dimensionale ontwerp van uw machines vereenvoudigt. Het is ook compatibel met het breed verspreide assortiment van veelvoorkomende XCK-koppen, waardoor een snelle vervanging mogelijk is in het geval van beschadiging.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 27 Ampère |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Uitvoering elektrische aansluiting | Kabelinvoer metrisch |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP66/IP67 |
| Gedwongen openend | Ja |
| Aantal veiligheidshulpcontacten | |
| Uitvoering van het bedieningselement | Veerstaaf |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Breedte sensor | 31 Millimeter |
| Hoogte van de sensor | 65 Millimeter |
| Lengte sensor | 30 Millimeter |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 Graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | |
| Uitlijning van het bedieningselement | Overig |
