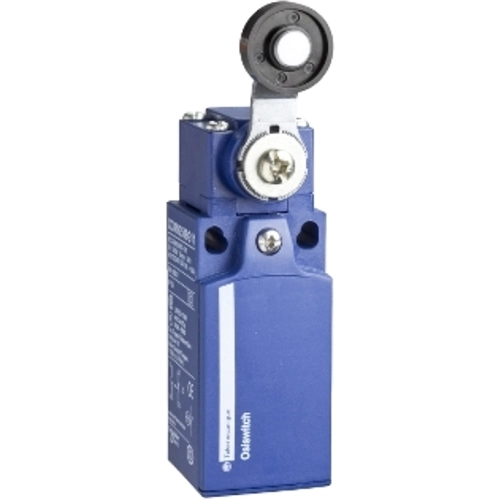

Het product dat we hier presenteren is onderdeel van de XC Standard-reeks, een verzameling van begrenzingsschakelaars. Deze specifieke eindschakelaar zet mechanische bewegingen om in elektrische besturingssignalen. Het apparaat beschikt over 1 normaal gesloten + 1 normaal open, vorm A, schakelcontacten met positieve opening, wat het tot een veiligheidsschakelaar maakt.
Bij een nominale bedrijfsstroom presteert het apparaat bij 3A op 240V AC en 0,1A bij 250V AC, terwijl de conventionele omsloten thermische stroom 10A is. Voor elektrische aansluiting zijn schroefklemaansluitingen voorzien, samen met 1 kabelingang getapt voor een M20 x 1,5 kabelwartel. Het product is zowel IP65- als IK04-gecertificeerd. Een onderscheidend kenmerk is de thermoplastische rolhefboom met veerterugkeer, die zijwaartse benadering in twee richtingen ondersteunt. De schakelaar belooft een indrukwekkende mechanische duurzaamheid van ongeveer 10 miljoen bedrijfscycli en een elektrische duurzaamheid van ongeveer 5 miljoen bedrijfscycli.
De behuizing van deze eindschakelaar is vast en gemaakt van kunststof, met afmetingen van 30mm (breedte) x 44,5mm (diepte) x 108mm (hoogte) en een gewicht van 0,175kg. Het is geschikt voor diverse industriële toepassingen, waaronder verpakking, materiaalbehandeling, transport, machinebewerking, voedsel- en drankverwerking en de dienstensector. Certificeringen voor dit product zijn verstrekt door UL, CSA en CCC, en het voldoet aan normen zoals UL 508, IEC 60947-5-1, IEC 60204-1, EN 60947-5-1, EN 60204-1 en CSA C22.2 Nr. 14. Het heeft positieve openingscontacten in overeenstemming met de Europese norm (EN 50047), wat het gebruik in veiligheidstoepassingen mogelijk maakt.
Deze eindschakelaar is ontworpen voor herhaaldelijk gebruik in machines en biedt zowel snelle als trage onderbreking voor een veiligere werking. Tot slot is de schakelaar ontworpen met onderhoudsgemak in gedachten, dankzij zijn modulaire ontwerp.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Overig |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 1 Ampère |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Uitvoering elektrische aansluiting | Kabelinvoer metrisch |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP65 |
| Gedwongen openend | Ja |
| Aantal veiligheidshulpcontacten | |
| Uitvoering van het bedieningselement | Rolhefboom |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Breedte sensor | 30 Millimeter |
| Hoogte van de sensor | 108 Millimeter |
| Lengte sensor | 44.5 Millimeter |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 Graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | |
| Uitlijning van het bedieningselement | Overig |
