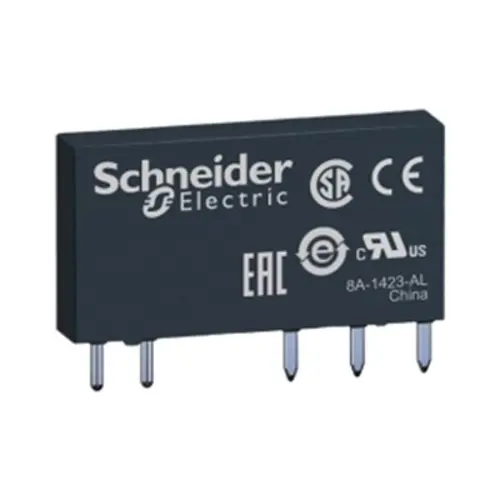

Merk: Schneider
Type: Insteekrelais
Naam: Smal interfacerelais
Range/product: Harmony relays RSL
vorm pin: Plat (PCB type)
Nom. stroom: 6 Ampère
Breedte: 5 mm
Hoogte: 28 mm
Diepte: 18.5 mm
Met dwanggeleide contacten: Ja
Type schakelcontact: 1-voudig contact (C/O)
Werking contacten: standaard
Contact materiaal: Zilverlegering (AgSnO2)
Gemiddelde weerstand: 3390 Ohm bij 23 °C +/- 15 %
Nominale operationele spanningsgrenzen: 18 tot 33,6 V DC
Ui nom. isolatiespanning: 250 V conform aan EN/IEC 277 V conform aan cUL
Uimp nom. schokgolfspanning: 6 kV conform aan IEC
Ie toegekende bedrijfstroom: 6 A (AC-1/DC-1) conform aan IEC/UL
Minimale schakelstroom: 100 mA
Maximale schakelspanning: 277 V
Minimale schakelspanning: 12 V
Maximale schakelcapaciteit: 1500 VA 150 W
Minimale schakelcapaciteit: 120 mW
Werkingssnelheid: <= 360 cycli/uur belast <= 18000 cycli/uur geen belasting
Mechanical durability: 10000000 cycles
Elektrische duurzaamheid: 60000 cycles, 6 A bij 250 V, AC-1 C/O
werkingstijd: 5 ms reset 12 ms
Beschermingscategorie: RT III
Gemiddeld verbruik in W: 0,17 W
Spanningsverliesgrens: >= 0,05 Uc
Mounting support: Sokkel of PCB
Compleet apparaat met sokkel: Nee
Uitvoering elektrische aansluiting: Vlaksteekaansluiting
Nom. stuurspanning Us bij AC 50HZ: Volt
Nom. stuurspanning Us bij AC 60HZ: Volt
Nom. stuurspanning stuurkring Us bij DC: 24 Volt
Beschermingsgraad (IP): IP40
Met LED indicatie: Nee
Type stuurspanning: AC/DC
Ithe conventionele thermische stroom in behuizing: 6 A bij -40…55 °C
Standards: CSA C22.2 Nr 14 EN/IEC 61810-1 UL 508
| Specificatie | Waarde |
|---|---|
| Nom. stroom | 6 Ampère (A) |
| Breedte | 5 Millimeter (mm) |
| Hoogte | 28 Millimeter (mm) |
| Diepte | 18,5 Millimeter (mm) |
| Met afneembare klemmen | Ja |
| Aandrijving, polarisatie | Ongepolariseerd |
| Schakelverhouding van de aandrijving | Monostabiel |
| Met dwanggeleide contacten | Ja |
| Type schakelcontact | 1-voudig contact |
| Compleet apparaat met sokkel | Nee |
| Uitvoering elektrische aansluiting | Vlaksteekaansluiting |
| Nom. stuurspanning bij DC | 24 - 24 Volt (V) |
| Materiaal contactcoating | Overig |
| Beschermingsgraad (IP) | IP40 |
| Met LED indicatie | Nee |
| Materiaal contact | Overig |
| Type stuurspanning | DC |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 0 |
| Aantal contacten als wisselcontact | 1 |
| Materiaal contact inzetstuk | Overig |
