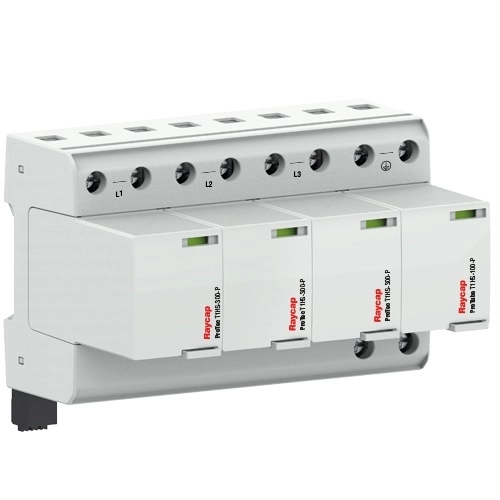

Raycap PROTEC T1HS 300 3+1 protec t1hs 300 3+1 r with rem

Montagewijze: DIN-rail 35 mm
Stroomstoot bij onweer (10/350 µs): 100 Kiloampère
Aantal polen: 4
DIN-grootte: 8 TE (Rastermaat)
Signalering op afstand: Ja
Max. continuspanning AC: 300 Volt
Nom. spanning AC: 240 Volt
Testklasse: Type 1 + 2
Signalering op apparaat: Optisch
Beschermingsgraad (IP): IP20
Veiligheidsniveau N-PE: 1.5 Kilovolt
Geïntegreerde voorzekering: Nee
Max. aderdoorsnede star (massief/meerdraads): 35 Vierkante millimeter
Max. aderdoorsnede soepel: 25 Vierkante millimeter
Netvorm DC: Nee
Netvorm IT: Nee
Netvorm TN: Nee
Netvorm TN-C: Nee
Netvorm TN-S: Ja
Netvorm TT: Ja
Netvorm overig: Nee
Netvorm TN-C-S: Nee
Veiligheidsniveau L-PE: 1.5 Kilovolt

Technische specificaties

Specificatie	Waarde
Montagewijze	DIN-rail 35 mm
Stroomstoot bij onweer (10/350 µs)	100 Kiloampère (kA)
Aantal polen	4
DIN-grootte	8 TE (Rastermaat)
Veiligheidsniveau	1,5 Kilovolt (kV)
Signalering op afstand	Ja
Volgstroom doofvermogen	100 Kiloampère (kA)
Max. continuspanning AC	300 Volt (V)
Nom. spanning AC	240 Volt (V)
Nom. spanning DC	0 Volt (V)
Testklasse	Type 1 + 2
Veiligheidsniveau L-N	1,5 Kilovolt (kV)
Signalering op apparaat	Optisch
Max. continuspanning DC	0 Volt (V)
Beschermingsgraad (IP)	IP20
Max. PV-spanning	0 Volt (V)
Veiligheidsniveau N-PE	1,5 Kilovolt (kV)
Geïntegreerde voorzekering	Nee
Max. aderdoorsnede star (massief/meerdraads)	35 Vierkante millimeter (mm²)
Max. aderdoorsnede soepel	25 Vierkante millimeter (mm²)
Veiligheidsniveau (DC+ - DC-)	0 Kilovolt (kV)
Veiligheidsniveau (DC+/DC- - PE)	0 Kilovolt (kV)
Specifieke energie (W/R)	2500 Kilojoule per Ohm (kJ/Ohm)
Energetisch gecoördineerde beschermende werking naar de eindapparatuur	Ja
Netvorm DC	Nee
Netvorm IT	Nee
Netvorm TN	Ja
Netvorm TN-C	Nee
Netvorm TN-S	Ja
Netvorm TT	Ja
Netvorm overig	Nee
Netvorm TN-C-S	Nee
Veiligheidsniveau L-PE	1,5 Kilovolt (kV)
Max. overstroombeveiliging, parallelschakeling (zekering)	315 Ampère (A)
Max. overstroombeveiliging, serieschakeling (zekering)	315 Ampère (A)
Spanningsschakelend met vonkbrugtechnologie	Nee
Overstroombeveiliging spanningsafleider	Nee
