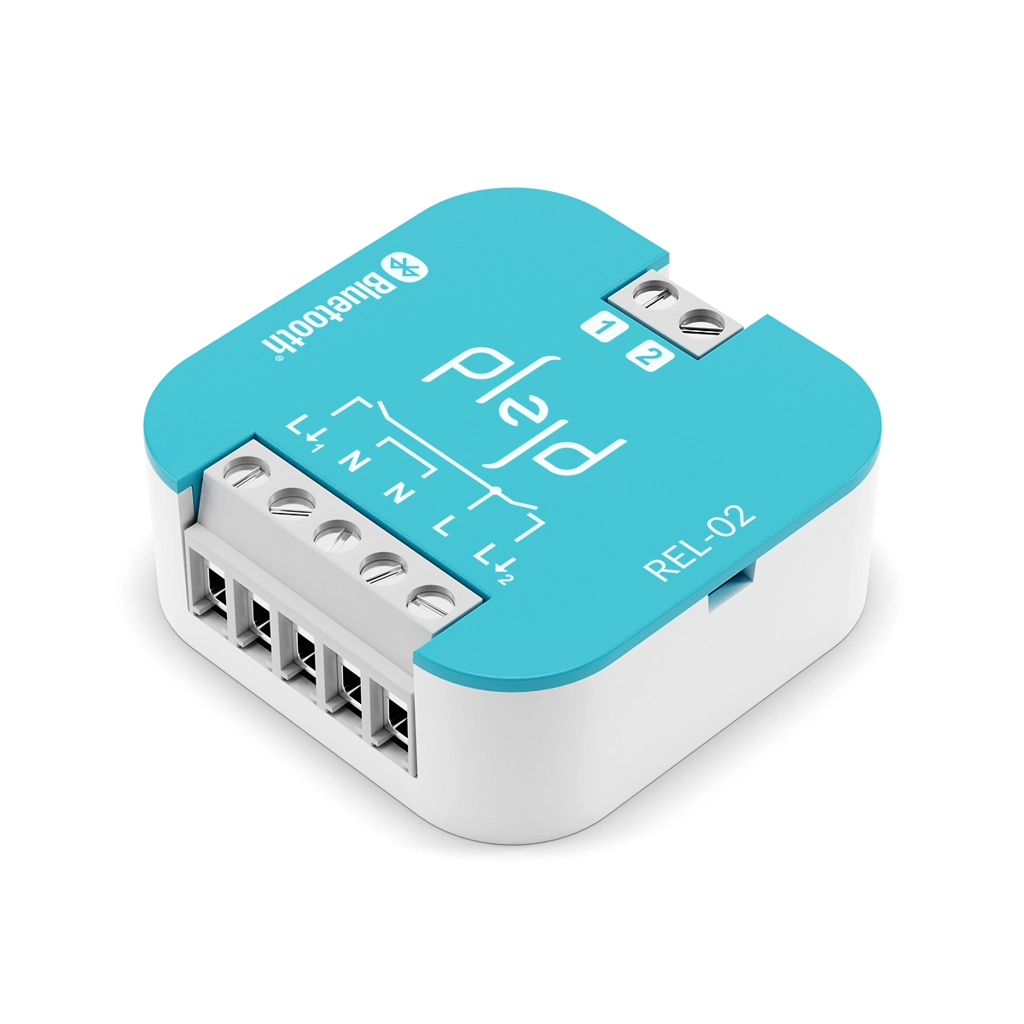

Handleiding relais schakelactor 2 kanaals REL-02

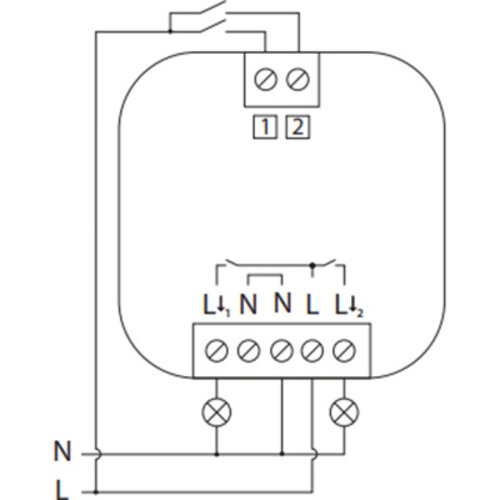

Relais schakelactor uitgerust met 2 relaisuitgangen voor het schakelen van niet-dimbare lasten, met een totaal schakelvermogen tot 16 A (bijvoorbeeld 10 + 6 A). Draadloos bedienbaar via de Plejd-app of andere producten. Voorzien van 2 ingangen voor bediening, bijv. met pulsdrukker of bewegingssensor. Het apparaat kan automatisch worden aangestuurd met ingebouwde tijdfuncties, waaronder een astronomische klok en weektimers. Scènes kunnen worden geactiveerd via uw smartphone (met de Plejd-app, via Bluetooth) of een pulsdrukker. Dit product kan worden geïnstalleerd in een diepe inbouwdoos achter de pulsdrukker of met een Mounting clip, MNT-01 (niet inbegrepen) op de muur of DIN-rail. Het draadloze bereik is ongeveer 10 meter binnen; dankzij de mesh-technologie van Plejd wordt dit bereik vergroot doordat de componenten met elkaar communiceren.
*Aan te sluiten belastingen (verdeeld over beide uitgangen):
- Halogeen/gloeilamp (230 V): 3500 Watt
- LED-belastingen: 800 Watt
- TL-lamp ongecompenseerd: 700 Watt
- TL-lamp gecompenseerd: 1500 Watt
- Laagspanningshalogeenlamp elektronische trafo: 1500 Watt
- Laagspanningshalogeenlamp conventionele trafo: 1200 Watt
- Energiezuinige lampen: 500 Watt
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw |
| Nom. (meet)stroom | 16 Ampère (A) |
| Opgenomen vermogen | 0 Watt (W) |
| Uitgangsvermogen | 3500 Watt (W) |
| Bedrijfsspanning (meetspanning) | 220 - 240 Volt |
| Bussysteem KNX | Nee |
| Bussysteem radiofrequent | Ja |
| Bussysteem Powerline | Nee |
| Max. schakelvermogen | 3500 Watt (W) |
| Busaansluiting incl. | Ja |
| Max. aantal schakeluitgangen | 2 |
| Aantal digitale ingangen | 0 |
| Breedte in module-eenheden | 3 |
| Max. schakelstroom | 16 Ampère (A) |
| Andere bussystemen | Plejd |
| Bussysteem LON | Nee |
| C-Belasting | Ja |
| Meerdere fasen aan te sluiten | Nee |
| Manuele bediening | Ja |
| Beschermingsgraad (IP) | IP20 |
| Met LED indicatie | Nee |
| Modulaire uitbreidingsmogelijkheid | Nee |
| Bussysteem KNX-RF (radiofrequent) | Nee |
| Radiofrequent bidirectioneel | Ja |
| Busmodule afneembaar | Nee |
| Min. diepte van de inbouwdoos | 18 Millimeter (mm) |
| Max. schakelvermogen LED | 800 Watt (W) |
| Bussysteem KNX Secure | Nee |
| Bussysteem KNX Secure-RF (radiofrequent) | Nee |
| Aantal koppelbare apparaten | 100 |
| 6020007 |
