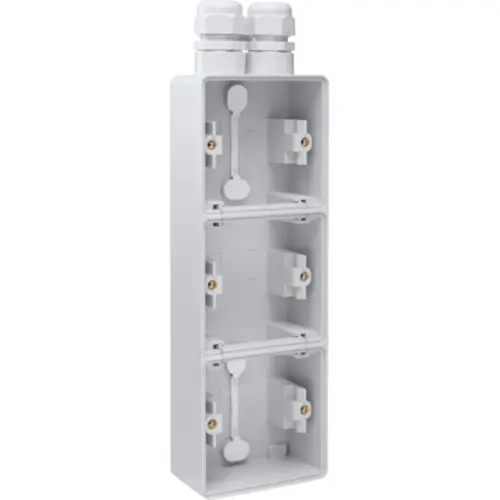

Deze drievoudige verticale opbouwdoos met twee M20-ingangen is geschikt voor het inbouwen van drie functies. Het geheel is spuitwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen. Afwerkingskleur: grijs. Verticale opbouwdoos met 3 functies en 1 x twee M20-wartels. De bevestigingspunten bevinden zich 195 mm uit elkaar op een verticale as. Er zijn nog 2 bijkomende bevestigingspunten voorzien op een afstand van 50 mm van de buitenste punten, eveneens op de verticale as. De maataanduiding bevindt zich onuitwisbaar op de bodem van elke doos. De ovale schroefopeningen laten toe een onnauwkeurige boring op te vangen. Een afdichting waarborgt, door een persborging, de beschermingsgraad en de dubbele isolatie. De doos beschikt over twee diagonaal uitbreekbare condensatieopeningen. De opbouwdoos is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm).
- Aantal mechanismes: 3
- Beschermingsgraad: Het samengestelde geheel van inbouwkader en opbouwfunctie heeft een beschermingswaarde van IP55.
- Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
- Kleur: De grondstof is lichtgrijs in de massa gekleurd (RAL 7035 of NCS S1502-B).
- Keurmerken: CEBEC, ÖVE, KEMA, NF
- Markering: CE.
| Specificatie | Waarde |
|---|---|
| Samenstelling | Opbouwbak |
| Kleur | Grijs |
| Halogeenvrij | Ja |
| Vorm | Rechthoekig |
| Aantal eenheden | 3 |
| Slagvast | Ja |
| Met kabelinvoer | Nee |
| Materiaal | Kunststof |
| Met afdekraam | Nee |
| Montagerichting | Verticaal |
| RAL-nummer (vergelijkbaar) | 7035 |
| Beschermingsgraad (IP) | IP55 |
| Transparant | Nee |
| Met wartelinvoering | Ja |
| Met kanaalinvoering | Nee |
| Schakelmateriaalbreedte | 72 Millimeter (mm) |
| Schakelmateriaalhoogte | 210 Millimeter (mm) |
| Geschikt voor modulair schakelmateriaal | Nee |
| Kruislingse kabelgoot | Nee |
