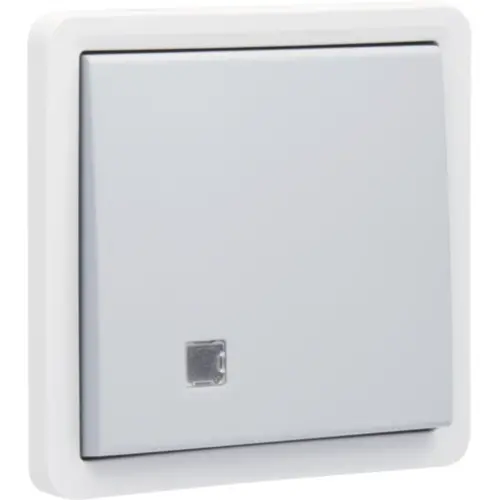

Niko 700-30000 Hydro verlichtbare drukknop 1-voudig met transparant venster en 1 maak- of verbreekcontact met schroefklemmen grijs

Deze verlichtbare opbouwdrukknop is voorzien van een toets met een doorschijnende lens zonder symbool en een maak (N.O.)- of een verbreekcontact (N.G.). Hij wordt in een spuitwaterdichte opbouwdoos geplaatst. De doorschijnende lens dient voor drukknoppen met een verlichtingseenheid. Onderaan het mechanisme bevinden zich twee nissen voor integratie van een verlichtingseenheid met draden of een automatische verlichtingseenheid. Door ze in het mechanisme te klikken is de automatische verlichtingseenheid ook onmiddellijk aangesloten. Het geheel is spuitwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen. De verlichtingseenheden moeten afzonderlijk besteld worden.Kleurcombinatie: lichtgrijs met donkergrijze toets. Spuitwaterdichte, verlichtbare drukknop 10 A/250 Vac met doorschijnend venster, schroefklemmen en een N.O.- of N.G.-contact, exclusief opbouwdoos, grey. De drukknop bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. Het mechanisme bevat aansluitklemmen met gemengde schroefkop (Pz1-Sleuf 0,85 x 5 mm), tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Het mechanisme is ook voorzien van een derde bijkomende aansluitklem die toelaat een verlichtingseenheid aan te sluiten. Alle aansluitklemmen kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De toets bevat links onderaan een vierkante doorschijnende lens (6,7 x 6,7 mm) voor schakelaars of drukknoppen die met een verlichtingseenheid uitgerust worden. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.
- Aantal mechanismes: 1
- Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
- Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
- Kleur: De schakelaar is lichtgrijs in de massa gekleurd RAL 7035 (NCS S1502-B) en de bedieningstoets donkergrijs (NCS S3502-B).
- Keurmerken: CEBEC, ÖVE, KEMA, NF
- Markering: CE.

Technische specificaties
