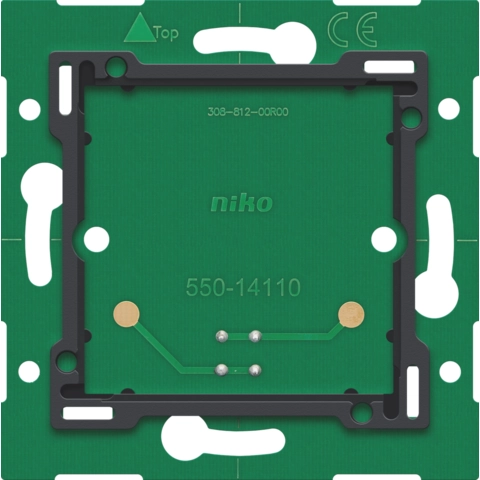

Enkelvoudige muurprint met connector voor Niko Home Control
De muurprint met tweevoudige connector wordt op een enkelvoudige standaardinbouwdoos voor schroefbevestiging geplaatst en vormt de verbinding tussen bediening en installatie. Voor inbouwdozen zonder schroefbevestiging bestel je een set klauwen apart.
Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Niko Home Control installatie. Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints. Welke muurprint je kiest, hangt af van het gewenste aantal bedieningsknoppen en of je ze horizontaal of verticaal monteert. Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar. De tweevoudige insteekconnector dient om de buskabel aan te sluiten op de muurprint en om door te lussen naar het volgende bedieningselement. Hij heeft twee contacten met telkens twee openingen. Om enkelvoudige muurprints aan te sluiten, sluit je de bus aan met twee draden van de buskabel. Verbind elke draad afzonderlijk met één contact. Elk contact wordt aangeduid door de letter B. Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact.
Draadaansluiting: één tweevoudige insteekconnector
Draadcapaciteit: 2 x 0,5 tot 1 mm² draad per aansluitklem
Bevestigingswijze: als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.
Afmetingen (HxBxD): 71 x 71 mm
| Specificatie | Waarde |
|---|---|
| Aantal bedieningseenheden | 1 |
| Montage horizontaal | Ja |
