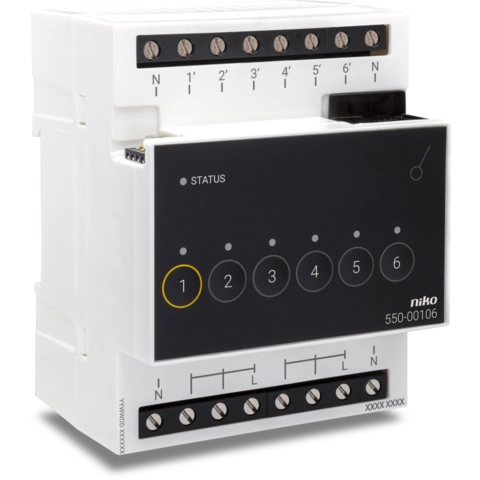

Deze schakelmodule gebruik je om zes verschillende kringen te schakelen, bijvoorbeeld lichtpunten, stopcontacten of regelkleppen. Via een druk op de knop kan je elk contact ook manueel bedienen. Via de module kan je twee nulleiders doorverbinden voor een nette bekabeling in de elektriciteitskast. De module is voorzien van zes feedbackleds en één statusled en verbruikt heel weinig energie.
De schakelmodules bestaan in drievoudige of zesvoudige uitvoering. Hiermee kun je respectievelijk drie of zes schakelkringen schakelen. Het bussignaal van de controller activeert één of meerdere outputs van de schakelmodule. Je kunt de outputs ook manueel activeren of deactiveren met de knoppen op de schakelmodule.
De module heeft een maximale nominale waarde vermogenschakelaar van 16 A (beperkt door nationale regelgeving voor installaties) en afmetingen van 90 x 70 x 66 mm.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DRA (DIN-rail adapter) |
| Nom. (meet)stroom | 40 Ampère (A) |
| Uitgangsvermogen | 7360 Watt (W) |
| Bedrijfsspanning (meetspanning) | 230 Volt |
| Bussysteem KNX | Nee |
| Bussysteem radiofrequent | Nee |
| Bussysteem Powerline | Nee |
| Max. schakelvermogen | 3680 Watt (W) |
| Busaansluiting incl. | Ja |
| Max. aantal schakeluitgangen | 6 |
| Breedte in module-eenheden | 4 |
| Max. schakelstroom | 32 Ampère (A) |
| Andere bussystemen | NHC |
| Aantal binaire ingangen | 6 |
| Bussysteem LON | Nee |
| C-Belasting | Ja |
| Meerdere fasen aan te sluiten | Nee |
| Manuele bediening | Ja |
| Beschermingsgraad (IP) | IP20 |
| Met LED indicatie | Ja |
| Modulaire uitbreidingsmogelijkheid | Ja |
| Bussysteem KNX-RF (radiofrequent) | Nee |
| Radiofrequent bidirectioneel | Nee |
| Busmodule afneembaar | Nee |
| Max. schakelvermogen LED | 690 Watt (W) |
