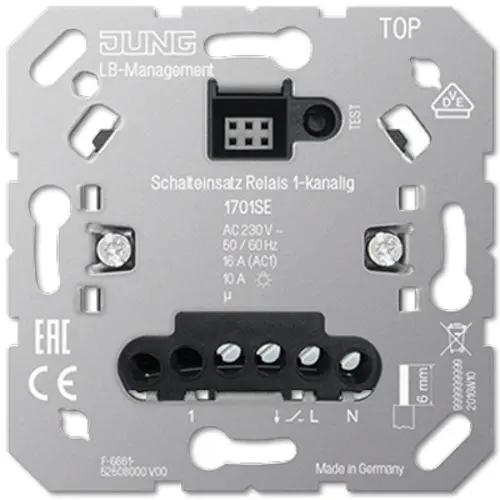

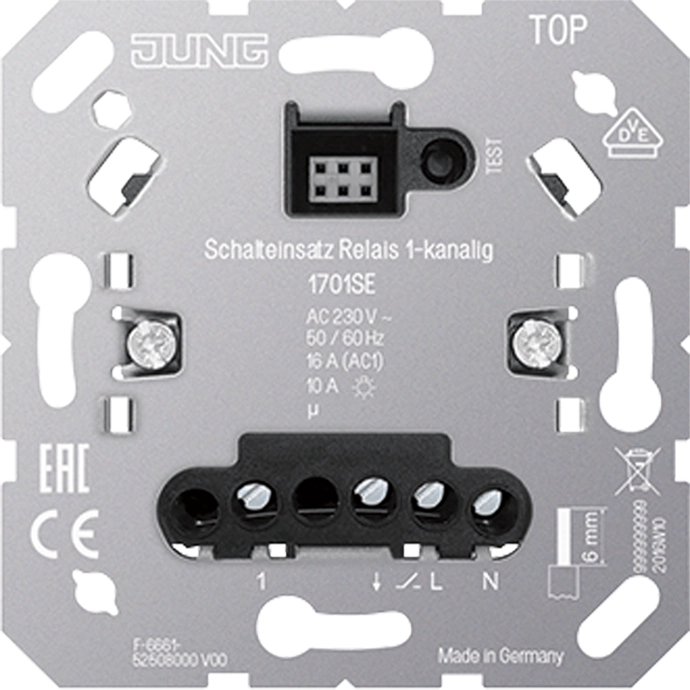

JUNG relaiseenheid 1-kanaals voor het schakelen van bijvoorbeeld (LED-)verlichting. LET OP: nuldraad vereist. Nalooptijd instelbaar. Voorzien van een neventoestelingang. Excl. knop en afdekraam.
Afhankelijk van waar het voor gebruikt wordt kan het met één van de onderstaande knoppen/bedieningselementen worden gebruikt:
- JUNG HOME (BT 17101, BT 17102, BT 17181, BT 17182, BT 1791, BT 17361)
- eNet (FM 1700, FM 1701)
- LB Management (enkelvoudige tastknop 1700, timer display 1750 D, bewegingsmelders 17180 en 17280, kamerthermostaat display 1790 D)
KNX RF ( 10911 ST RF, 10921 ST RF
Belasting/aansluitvermogen:
- gloeilampen: 2300 W
- HV-halogeenlampen: 2300 W
- elektronische trafo's: 1500 W
- inductieve trafo's: 1000 VA
- HV-ledlampen: 500 W
- spaarlampen: 500 W
- fluorescentielampen niet gecompenseerd: 1200 VA
- schakelstroom motoren: 6 A
- capacitieve last: 920 VA (115 µF)
Documentatie:
- Jung 1701SE relaiseenheid handleiding
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 230 Volt (V) |
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Model | Relais |
| Nom. (meet)stroom | 16 Ampère (A) |
| Frequentie | 50 - 60 Hertz |
| Type belasting | Universeel |
| Bevestigingswijze | Klauw-/schroefbevestiging |
| Ingang voor nevenunit | Ja |
| Geschikt voor toepassing met bewegingsmelder | Ja |
| Geschikt voor toepassing met RF-drukker | Ja |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Ja |
| Geschikt voor toepassing met drukker | Ja |
| Geschikt voor toepassing met tijdschakelaar/timer | Ja |
| Schakelvermogen | 2300 Watt |
| 1701SE |
