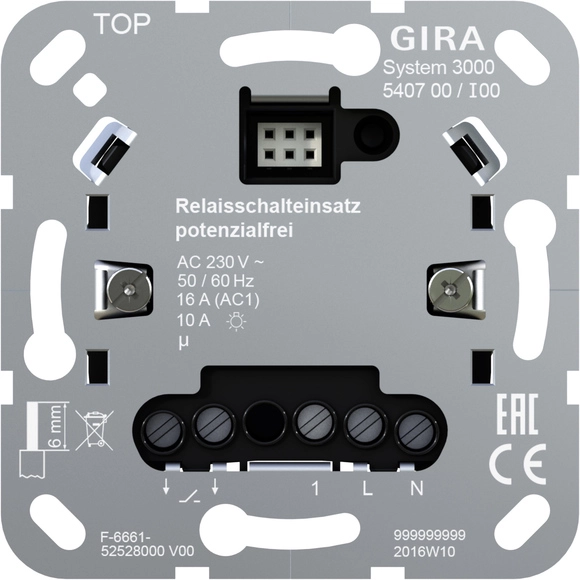

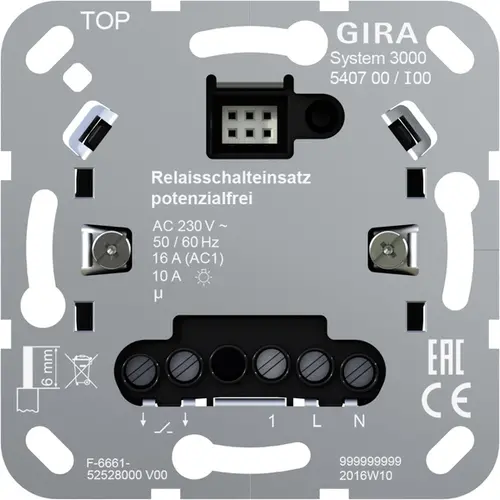

Gira 540700 System 3000 relais schakelaar potentiaalvrij

Gebruiksaanwijzing Gira relais-schakelbasiselement potentiaalvrij 540700

Gira relais schakelaar potentiaalvrij, voor bijvoorbeeld het schakelen van verlichting en 1-fasige motoren. Geschikt om elektrische vloerverwarmingssystemen en thermische regelaandrijvingen aan te sturen icm een thermostaatknop (ruimtetemperatuurregelaar-opzetstuk). Ook schakelen van afwijkende spanningspotentialen of buitengeleiders via het potentiaalvrije contact mogelijk. Er zijn diverse bedieningselementen verkrijgbaar (in verschillende kleuren, hier alleen getoond in het wit als voorbeeld), afhankelijk van de toepassing.

Kenmerken:

• Schakelen van verlichting en eenfasige motoren.
• Aansturing van elektrische vloerverwarmingssystemen en thermische regelaandrijvingen in combinatie met een ruimtetemperatuurregelaar-opzetstuk.
• Schakelen van afwijkende spanningspotentialen of buitengeleiders via het potentiaalvrije contact.
• Aansluiten van neveneenheden mogelijk.
• Automatische lastuitschakeling. Nalooptijden in vijf standen verstelbaar, niet natriggerbaar.
• Testbedrijf voor functiecontrole.
• Bedrijf met nulleideraansluiting.

Technische gegevens:

• Nominale spanning: AC 230 V, 50/60 Hz
• Nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
• ​Inbouwdiepte: 24 mm
• Stand-by: 0,1 tot 0,5 W
• Schakelstroom bij 35 °C
• ohms: 16 A (AC1)
• Fluorescentielampen: 4 AX

Belasting (aansluitvermogen bij 35 °C):

• HV-ledlampen: 400 W
• Spaarlamp: 400 W
• Gloeilampen: 2300 W
• HV-halogeen: 2000 W
• Tronic-trafo's: 1500 W
• Inductieve trafo's: 1000 VA
• TL-lampen, niet-gecompenseerd: 920 VA
• Capacitieve belasting: 920 VA (115 µF)

Aanwijzingen:

- Bij een hogere omgevingstemperatuur dan 35 °C moet de aangesloten last gereduceerd worden
