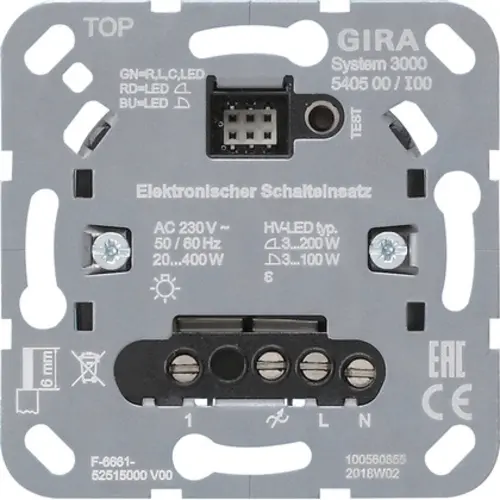

Gira 540500 Systeem 3000 elektronische schakelaar

Gira handleiding 540500

Kenmerken:

- Aansluiten van neveneenheden mogelijk
- Lampbeschermend inschakelen
- Elektronische kortsluitbeveiliging
- Elektronische oververhittingsbeveiliging

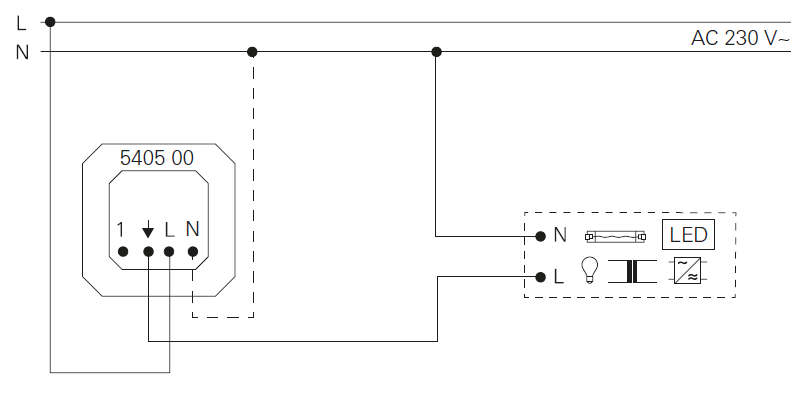

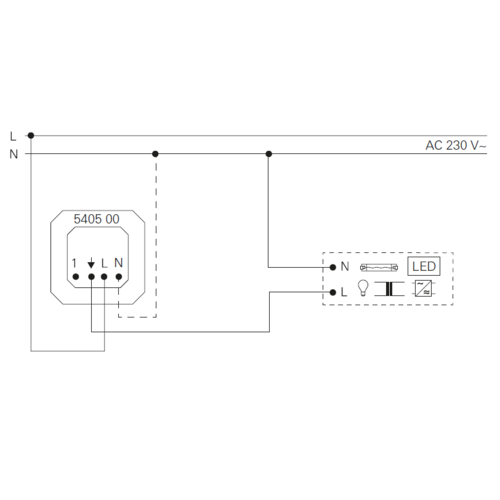

- Gebruik met en zonder aansluiting neutrale geleider (functies verschillen met/zonder aangesloten nuldraad, zie hieronder)

Functies met aangesloten nuldraad:
- Schakelen van 230V gloeilampen, 230V halogeenlampen, elektronische of inductieve transformatoren met halogeen- of LED-lampen, schakelbare en/of dimbare 230V LED- of spaarlampen
- Apparaat wordt via buitengeleider en neutrale geleider gevoed, daarom vindt geen fase-aansnijding of fase-afsnijding plaats

Functies zonder aangesloten nuldraad:
- Schakelen van 230V gloeilampen, 230V halogeenlampen, elektronische of inductieve transformatoren met halogeen- of LED-lampen, dimbare 230V 230V LED- of spaarlampen
- Apparaat wordt gevoed via de buitengeleider en de aangesloten last en werkt daarom volgens fase-aansnijdings- of fase-afsnijdingsprincipe
- Automatische of handmatige instelling van het bij de belasting passende dimprincipe (fase-aan- of fase-afsnijding)
- Weergave van de ingestelde bedrijfsstand door middel van LED

Technische gegevens:

- Nominale spanning: AC 230 V, 50/60 Hz
- Standby: 0,1 tot 0,5 W
- Inbouwdiepte: 24 mm
- Montage: in apparaatdoos conform DIN 49073
- Omgevingstemperatuur: -5 °C tot +45 °C

Belasting (aansluitvermogen bij 25 °C):

• 230 volt LED-lampen: 3 - 100 W
• spaarlampen: 3 - 100 W
• gloeilampen: 20 - 400 W
• 230 Volt halogeen: 20 - 400 W
• Gira Tronic-trafo's: 20 - 400 W
• trafo/driver LED: 20 - 100 W
• gewikkelde trafo: 20 - 400 VA
• thermische regelaandrijvingen: max. 10

Aanwijzingen:

- bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last gereduceerd worden
