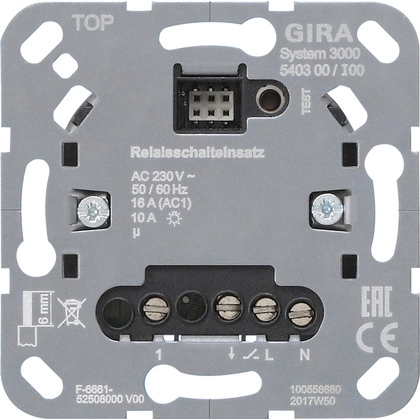

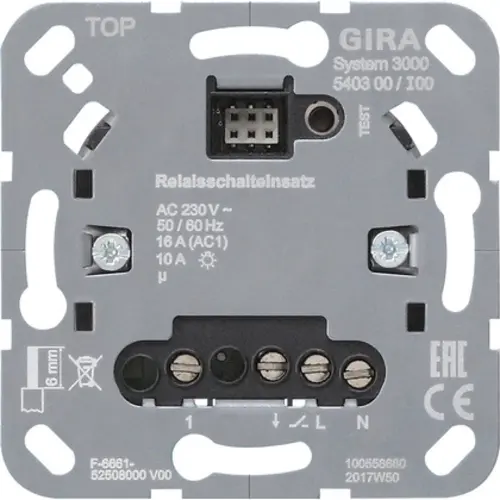

Gira 540300 Systeem 3000 relais schakelaar

Gira handleiding 540300

Kenmerken:

- schakelen van verlichting en eenfasige motoren
- adaptieve nulpuntschakeling
- aansluiten van neveneenheden mogelijk
- automatische lastuitschakeling
- nalooptijden in vijf standen verstelbaar, niet natriggerbaar
- testbedrijf voor functiecontrole
- bedrijf met aansluiting neutrale geleider (werkt enkel met aangesloten nuldraad)

Technische gegevens:

- nominale spanning: AC 230 V, 50/60 Hz
- standby: 0,1 tot 0,5 W
- schakelstroom ohms: 16 A (AC1)
- nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
- inbouwdiepte: 24 mm
- montage: in apparaatdoos conform DIN 49073
- omgevingstemperatuur: -25 °C tot +45 °C

Belasting (aansluitvermogen bij 35 °C):

• 230 volt LED-lampen: typ. 500 W
• spaarlampen: typ. 500 W
• gloeilampen: 2300 W
• 230 Volt halogeen: 2300 W
• Gira Tronic-trafo's: 1500 W
• gewikkelde trafo: 1000 VA
• TL-lampen, niet gecompenseerd: 1200 VA
• schakelstroom motoren: 6 A
• capacitieve belasting: 920 VA (115 µF)

Aanwijzingen:

- bij een hogere omgevingstemperatuur dan 35 °C moet de aangesloten last gereduceerd worden
