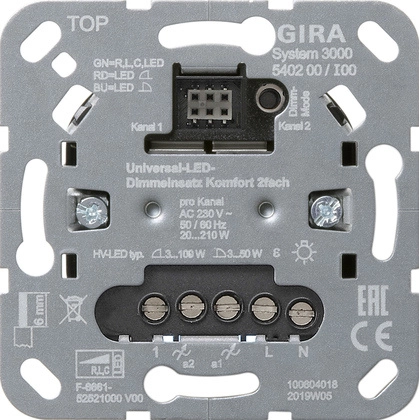

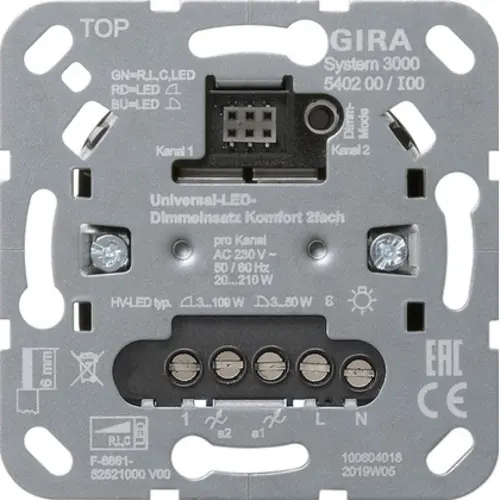

Gira 540200 Systeem 3000 serie tastdimmer universeel LED Comfort 3-100 Watt

Gira Systeem 3000 serie tastdimmer universeel LED Comfort 3-100 Watt. Universeel toepasbare serie tastdimmer, duo dimmer (twee dimmers in één). Gemaakt met de nieuwste technieken en volgens de laatste inzichten. Geschikt voor het dimmen van vrijwel alle soorten (dimbare) lampen.

Voor het dimmen van LED-lampen worden twee technieken gebruikt: fase-aansnijding (RL) en fase-afsnijding (RC). De dimmer en lamp moeten dezelfde techniek gebruiken voor een correct dimresultaat. De Gira 540200 kan zelf de belasting detecteren en vervolgens de juiste van deze twee technieken gebruiken, maar kan ook handmatig ingesteld worden wanneer dat gewenst is/nodig blijkt.
*Het kan voorkomen dat de dimmer, ondanks het handmatig instellen van de aansturing, toch niet goed werkt met de verlichting. Dit kan liggen aan het soort/type lamp of de hoeveelheid lampen. Wij adviseren daarom altijd om de dimmer eerst technisch aan te sluiten alvorens deze in de muur te schroeven. Mocht de dimmer niet goed werken, dan kan deze onbeschadigd worden geretourneerd.

Bediening op meerdere locaties (maximaal 10) met een Gira nevenpost of pulsdrukker mogelijk, zowel schakelen als dimmen. Afhankelijk van de gekozen pulsdrukker/nevenpost geeft dit de volgende mogelijkheden/resultaten:

- 2-draads nevenpost met enkelvoudige tastdimmerknop: bediening van beide uitgangen tegelijk
- pulsdrukker met enkelvoudige schakelwip: bediening van beide uitgangen tegelijk
- 3-draads nevenpost met enkelvoudige tastdimmerknop: enkel bediening van uitgang A1
- 3-draads nevenpost met tweevoudige serie tastdimmerknop: bediening gelijk aan de serie tastdimmer zelf
- draaidimmer nevenpost: enkel bediening van uitgang A1

Afdekking:
Deze dimmer is onderdeel van de Systeem 3000 serie en dient afgedekt te worden met Systeem 3000 afdekkingen, specifiek serie tastdimmerknoppen. Systeem 2000 componenten zijn niet te gebruiken op deze dimmer. Componenten voor enkelvoudige bediening, bijvoorbeeld een enkelvoudige Systeem 3000 tastdimmerknop, kunnen toegepast worden maar zullen beide kanalen gelijktijdig en identiek bedienen.

Belasting (per kanaal):

- 230 Volt LED-lampen (fase-afsnijding): 3 - 100 Watt
- 230 Volt LED-lampen (fase-aansnijding): 3 - 50 Watt
- 230 Volt spaarlampen: 3 - 50 Watt
- 230 Volt gloeilampen: 20 - 210 Watt
- 230 Volt halogeenlampen: 20 - 210 Watt
- 12 Volt halogeenlampen op elektronische trafo: 20 tot 210 Watt
- 12 Volt LED-lampen op elektronische trafo: 20 tot 100 Watt
- 12 Volt halogeenlampen op gewikkelde trafo: 20 tot 210 VA
- 12 Volt LED-lampen op gewikkelde trafo: 20 tot 100 VA

Het is niet toegestaan om verschillende soorten verlichting op een kanaal aan te sluiten. Het is wel toegestaan om de kanalen, los van elkaar, op verschillende soorten verlichting aan te sluiten. Bijvoorbeeld: kanaal 1 mag wel aangesloten zijn op LED-lampen en kanaal 2 op gloeilampen, maar het is niet toegestaan om een gloeilamp en LED-lamp samen op kanaal 1 aan te sluiten.

Montage:

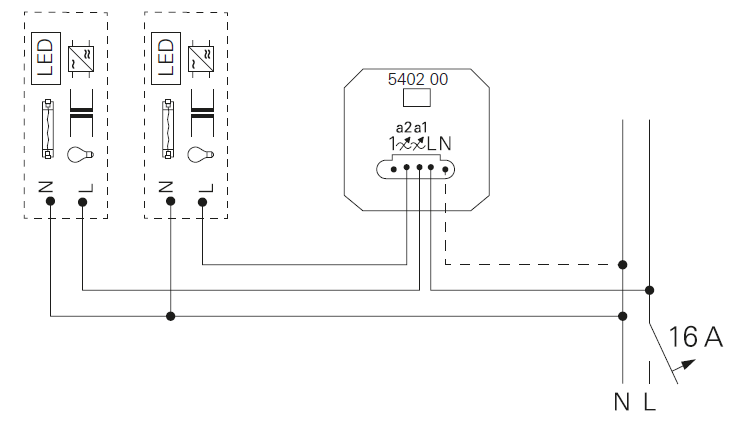

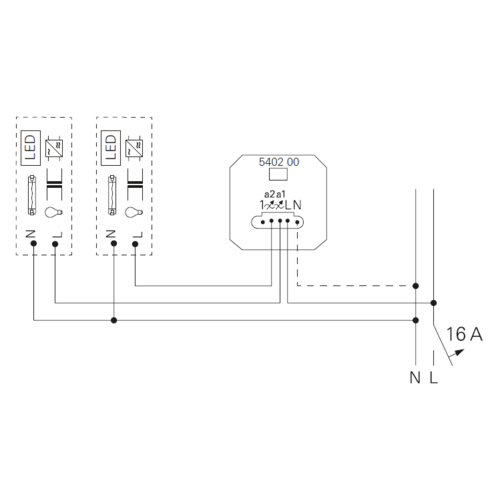

Monteer de dimmer in een inbouwdoos of gebruik een opbouwbak. Werk altijd spanningsvrij. Sluit de voeding (fasedraad, bruin) aan op de L, en de verlichting (schakeldraden, zwart) op het golfje bij uitgangen A1 en A2. Eventuele nevenpost sluit je aan op aansluiting 1. Afdekken met een Gira serie tastdimmerknop en afdekraam.

Optionele nuldraad: Met enkel de gebruikelijke fasedraad (bruin) op de dimmer aangesloten zal de meeste verlichting probleemloos gedimd worden. Mocht dit echter niet tot het gewenste resultaat leiden, dan kan een nuldraad (blauw, aansluiting N) op de dimmer aangesloten worden voor een vrijwel altijd probleemloos dimresultaat. Indien mogelijk wordt het aanbevolen om een nuldraad aan te sluiten, dit is echter niet verplicht.

Eigenschappen:

- Serie tastdimmer (duo dimmer, twee in één)
- Schakelen en dimmen van vrijwel alle soorten dimbare verlichting
- Fase-aansnijding en fase-afsnijding
- Automatische en/of handmatige instellingen van het bij de last passende dimprincipe
- Bruikbaar met en zonder nulleider (nul aanbevolen voor het beste resultaat)
- Inschakelen via lampbesparende softstart
- Inschakelen met de laatst ingestelde of opgeslagen lichtsterkte
- Inschakellichtsterkte kan permanent worden bewaard
- Minimale lichtsterkte permanent bewaard
- Elektronische kortsluitbeveiliging
- Elektronische overtemperatuurbeveiliging
- Montage in inbouwdoos conform DIN 49073
- 230 Volt, 50/60 Hz
- Standbyverbruik 0,1 tot 0,5 Watt
- Omgevingstemperatuur -5 tot 45 graden Celsius
- 2 jaar garantie
