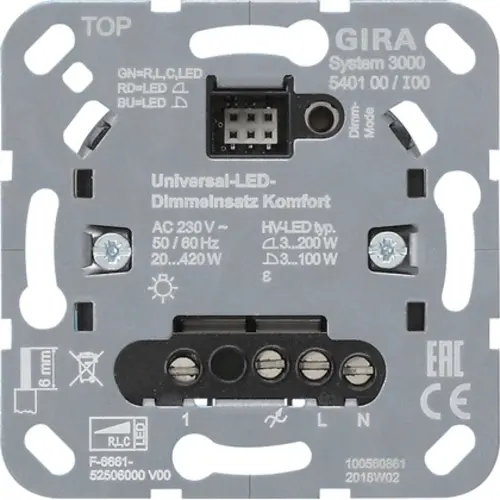

Gira 540100 Systeem 3000 tastdimmer universeel LED Comfort 3-100 Watt

Gira 540100 inbouw universeel LED-tastdimmer Comfort 3-100 Watt Universeel toepasbare tastdimmer, gemaakt met de nieuwste technieken en volgens de laatste inzichten. Geschikt voor het dimmen van vrijwel alle soorten (dimbare) lampen.

Voor het dimmen van LED-lampen worden twee technieken gebruikt: fase-aansnijding (RL) en fase-afsnijding (RC). De dimmer en lamp moeten dezelfde techniek gebruiken voor een correct dimresultaat. De Gira 540100 kan zelf de belasting detecteren en vervolgens de juiste van deze twee technieken gebruiken, maar kan ook handmatig ingesteld worden wanneer dat gewenst of nodig blijkt.

Het kan voorkomen dat de dimmer, ondanks het handmatig instellen van de aansturing, toch niet goed werkt met de verlichting. Dit kan liggen aan het soort/type lamp of de hoeveelheid lampen. Wij adviseren daarom altijd om de dimmer eerst technisch aan te sluiten alvorens deze in de muur te schroeven. Mocht de dimmer niet goed werken, dan kan deze onbeschadigd worden geretourneerd.

*Bediening op meerdere locaties (maximaal 10) met een nevenpost mogelijk, zowel schakelen als dimmen. Ook kan er gebruikt gemaakt worden van een pulsdrukker op de andere locatie. Let wel op dat de bedrading aangepast dient te worden wanneer er nu een traditionele wisselschakeling aanwezig is. Een traditionele wisselschakeling werkt namelijk op een 3-draads aansluiting en deze dimmer in combinatie met een nevenpost of pulsdrukker werkt op een zogenoemde 2-draads aansluiting.

Belasting:
- 230 Volt LED-lampen (fase-aansnijding): 3 - 100 Watt
- 230 Volt LED-lampen (fase-afsnijding): 3 - 200 Watt
- 230 Volt spaarlampen: 3 - 100 Watt
- 230 Volt gloeilampen: 20 - 420 Watt
- 230 Volt halogeenlampen: 20 - 420 Watt
- 12 Volt halogeenlampen op elektronische trafo: 20 tot 420 Watt
- 12 Volt LED-lampen op elektronische trafo: 20 tot 100 Watt
- 12 Volt halogeenlampen op gewikkelde trafo: 20 tot 420 VA
- 12 Volt LED-lampen op gewikkelde trafo: 20 tot 100 VA

Montage:

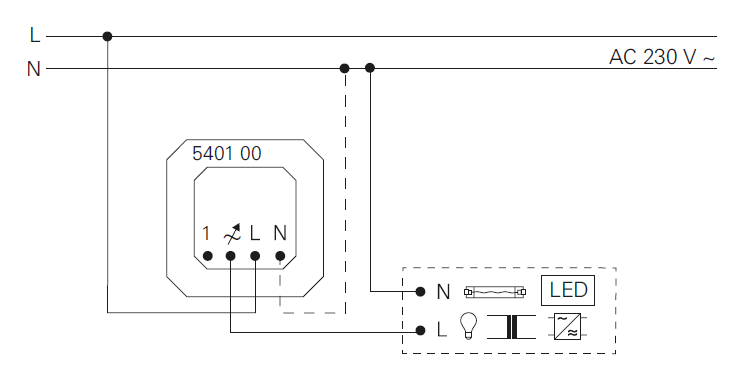

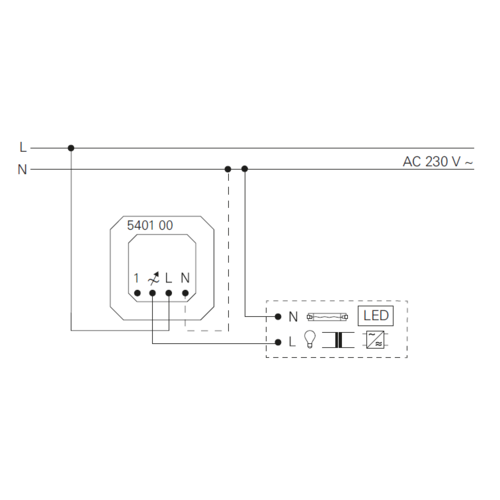

Monteer de dimmer in een inbouwdoos of gebruik een opbouwbak. Altijd spanningsvrij werken. Voeding (fasedraad, bruin) op de L aansluiten, lamp (schakeldraad, zwart) op het golfje aansluiten. Bij het gebruik van een nevenpost/pulsdrukker dient de andere zwarte draad (die naar de andere locatie gaat) op de 1 te worden aangesloten.

Afdekken met een Gira Systeem 3000 (tastdimmer)knop/element en rondom afwerken met een afdekraam. Systeem 2000 componenten zijn niet te gebruiken op deze dimmer.

Optionele nuldraad: Met enkel de gebruikelijke fasedraad (bruin) op de dimmer aangesloten zal de meeste verlichting probleemloos gedimd worden. Mocht dit echter niet tot het gewenste resultaat leiden, dan kan een nuldraad (blauw) op de dimmer aangesloten worden: een vrijwel altijd probleemloos dimresultaat.
Indien mogelijk wordt het aanbevolen om een nuldraad aan te sluiten, dit is echter niet verplicht.

Eigenschappen:
- schakelen en dimmen van vrijwel alle soorten dimbare verlichting
- fase-aansnijding en fase-afsnijding
- automatische en/of handmatige instellingen van het bij de last passende dimprincpe
- bruikbaar met en zonder nulleider (nul aanbevolen voor het beste resultaat)
- inschakelen via lampbesparende softstart
- inschakelen met de laatst ingestelde of opgeslagen lichtsterkte
- inschakellichtsterkte kan permanent worden bewaard
- minimale lichtsterkte permanent bewaard
- elektronische kortsluitbeveiliging
- elektronische overtemperatuurbeveiliging
- montage in inbouwdoos conform DIN 49073
- 230 Volt, 50/60 Hz
- standbyverbruik 0,1 tot 0,5 Watt
- omgevingstemperatuur -5 tot 45 graden Celsius
- 2 jaar garantie
