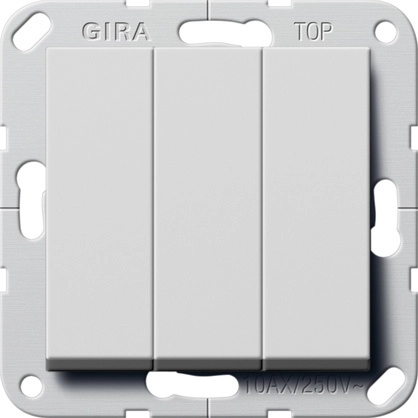

Gira 2832015 wisselschakelaar 3-voudig Systeem 55 grijs mat

Schakelaar British Standard, 3 x wissel, geschikt voor 1-polige en wisselschakelingen. Montage in inbouwdoos met schroefbevestiging (zonder bevestigingsklauwen). Inclusief binnenwerk en schakelwip, exclusief afdekraam. Systeem 55, grijs mat.

1-polige/wisselschakelaar:
Een wisselschakelaar wordt gebruikt wanneer de verlichting op twee punten aan- en uitgeschakeld moet kunnen worden. Toepassingen zijn bijvoorbeeld een gang of overloop. Deze schakeling wordt een wisselschakeling genoemd. De wisselschakelaar heeft drie aansluitingen, waarbij de bruine draad op de vaak met de letter L of P gemerkte aansluiting komt. In plaats van een letter kan ook een bruine of rode kleur als markering gebruikt zijn. Op de overige twee aansluitingen komen de schakeldraden die naar de tweede wisselschakelaar gaan. Bij de tweede wisselschakelaar komen deze zwarte draden onderaan de schakelaar te zitten en de draad die naar de verlichting gaat komt op de aansluiting met het kenmerk. De tweede wisselschakelaar heeft dus drie zwarte draden aangesloten. Geef de zwarte draad die naar de lamp gaat altijd een kenmerk mee, bijvoorbeeld met een stukje krimpkous of tape. Bij een eventuele demontage kunt u zo de juiste zwarte draad herkennen.

Een 1-polige schakelaar wordt gebruikt wanneer de verlichting maar op één punt aan- en uitgeschakeld hoeft te worden. In tegenstelling tot de wisselschakelaar gebruik je voor een enkelpolige schakeling maar twee van de drie aansluitpunten: bruin (fase) en zwart (schakeldraad).

Met deze schakelaar (3 x wissel) kunnen er dus 3 verschillenden lichtpunten vanaf 1 of meerdere plekken worden bedient. Er zijn in totaal 9 aansluitpunten, 3 x fase (bruin) en 6 x schakeldraad (zwart).

Technische specificaties
