Nominale lampbelasting: (contactbelasting)
Gloei- en halogeenlampen (230 V AC): 1000 W
TL-buizen met elektronisch voorschakelapparaat: 400 W
TL-buizen met conventioneel voorschakelapparaat: 360 W
Spaarlampen: 200 W
LED (230 V AC): 200 W (let wel op inschakel piekstroom)
Laagspanningshalogeenlampen of LED met elektronisch voorschakelapparaat: 200 W
Laagspanningshalogeenlamp of LED met conventioneel voorschakelapparaat: 400 W
Minimale schakelbelasting: 1 W (10 V/10 mA)
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Functie | Mechanisch |

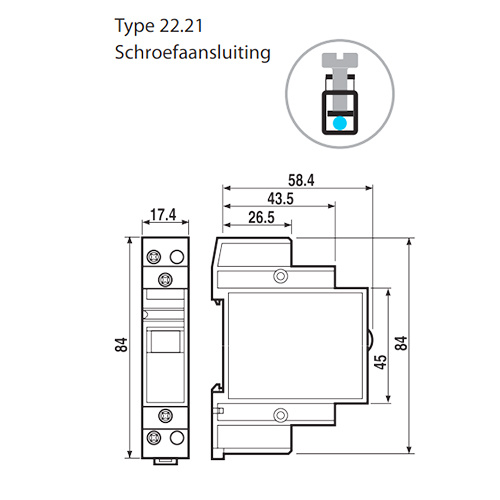

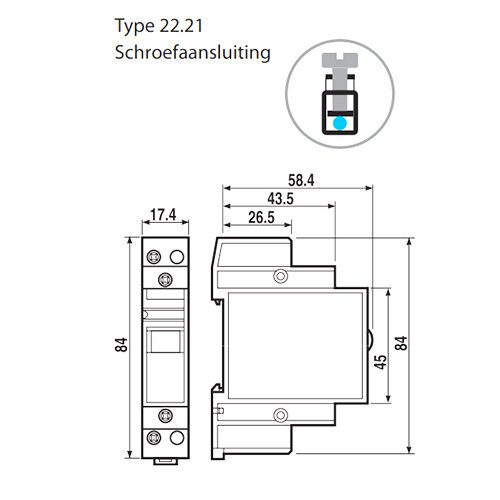

| Inbouwdiepte | 58,4 Millimeter (mm) |
| Nom. (meet)stroom | 20 Ampère (A) |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Aantal wisselcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Stuurspanning 1 | 24 - 24 Volt (V) |
| Stuurspanningstype 1 | AC |
| Frequentie stuurspanning 1 | 50 - 60 Hertz (Hz) |
| Spanningstype voedingsspanning | AC |
| Voedingsspanning | 24 - 24 Volt (V) |
| Max. schakelstroom (cos phi = 0,6) | 12 Ampère (A) |
| Max. gloeilampbelasting | 1000 Watt (W) |
| Max. belasting TL-buis | 400 Voltampère (VA) |
| Max. belasting TL-buis (duo-geschakeld) | 400 Voltampère (VA) |
| Max. belasting TL-buis (parallel gecompenseerd) | 360 Voltampère (VA) |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
