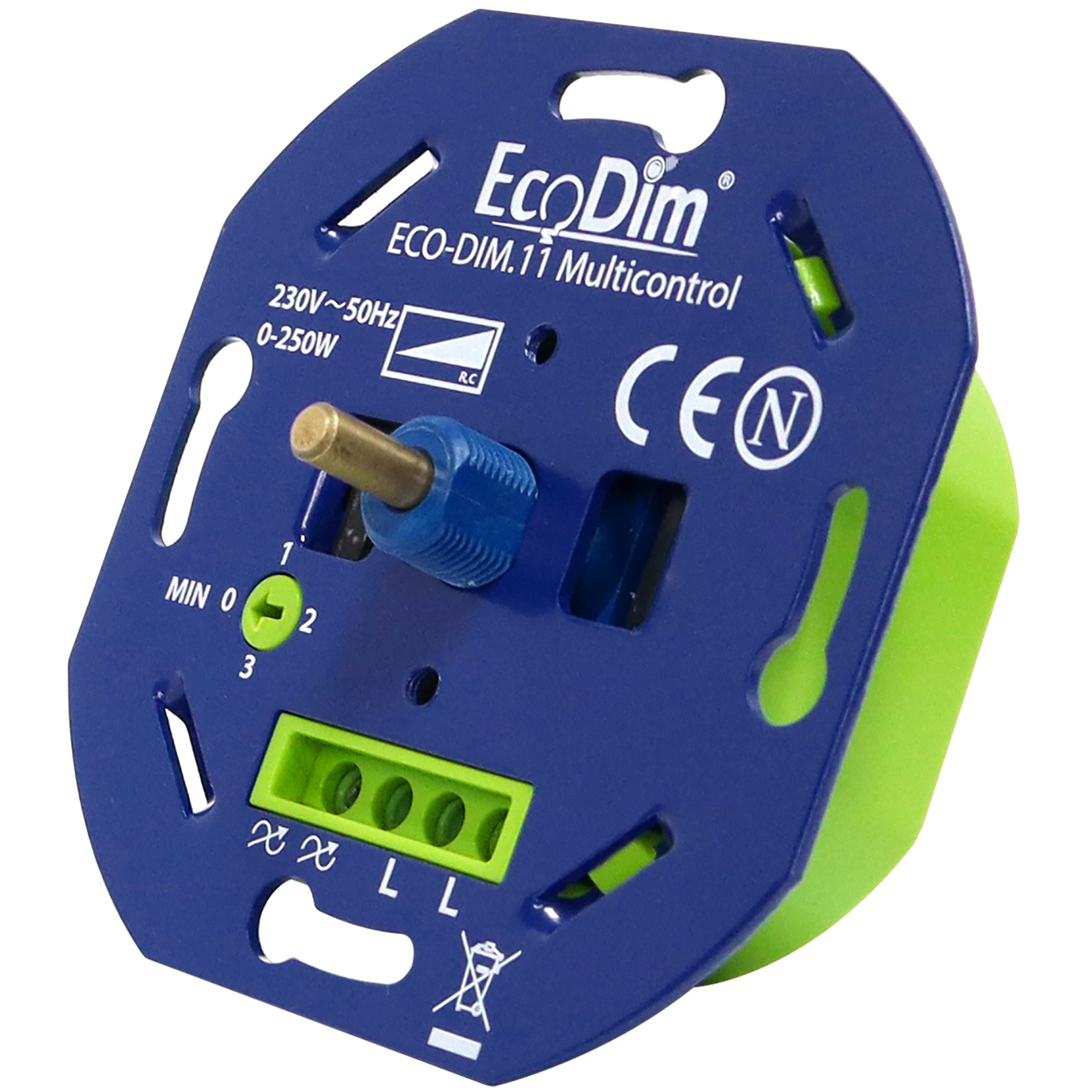

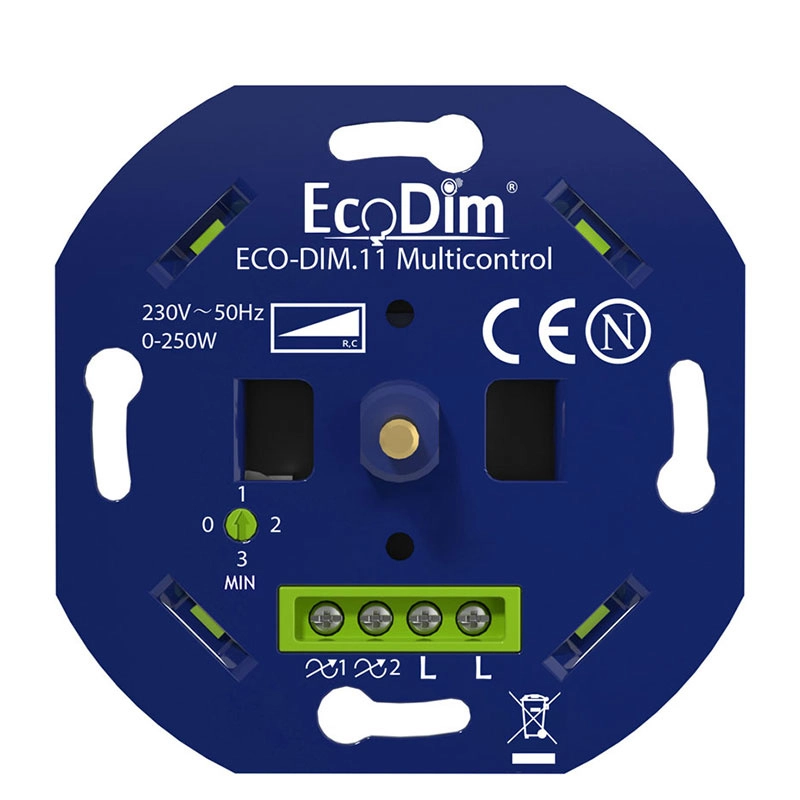

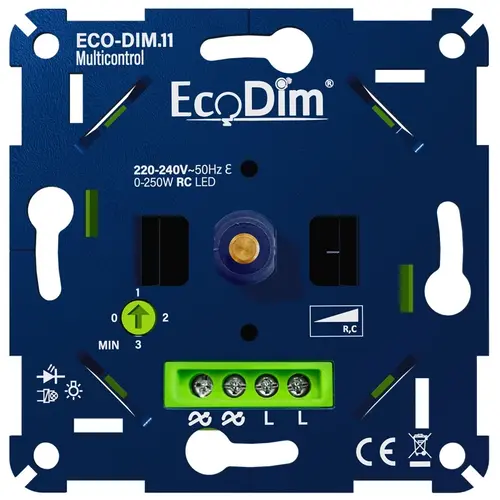

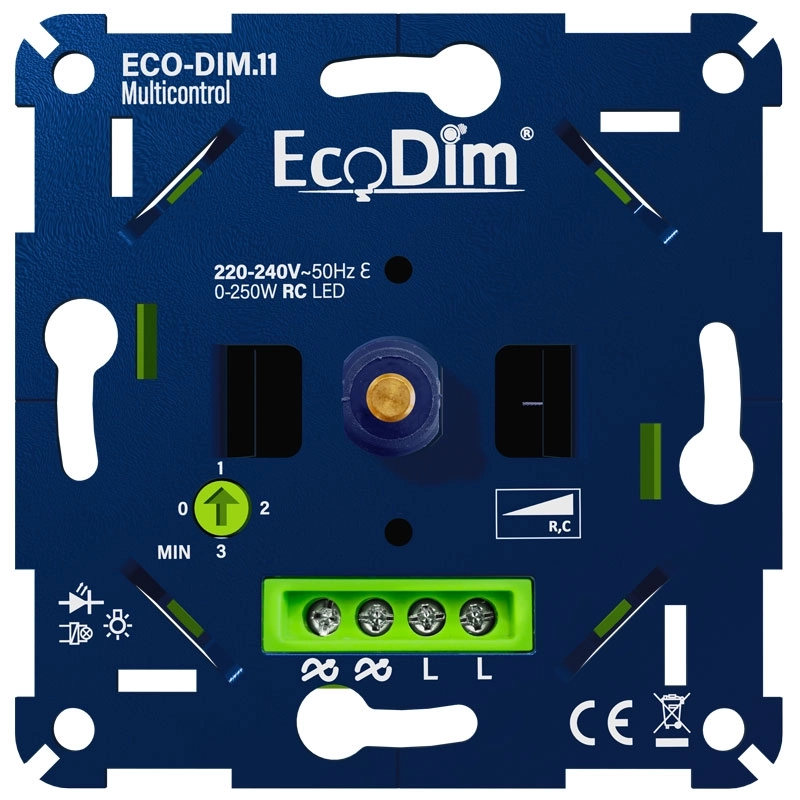

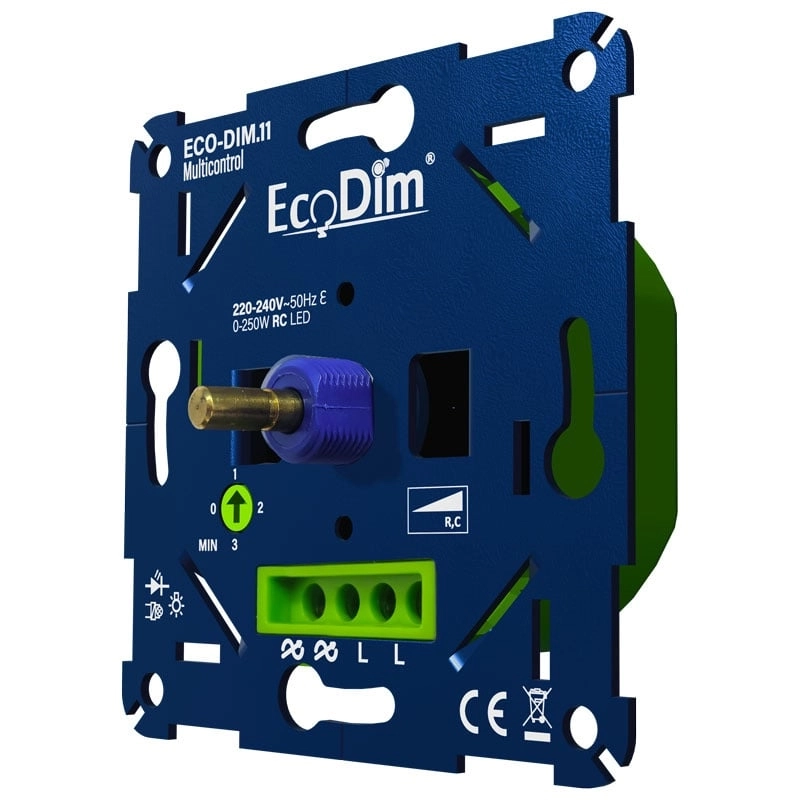

Gebruiksaanwijzing EcoDim.11 multicontrol LED dimmer

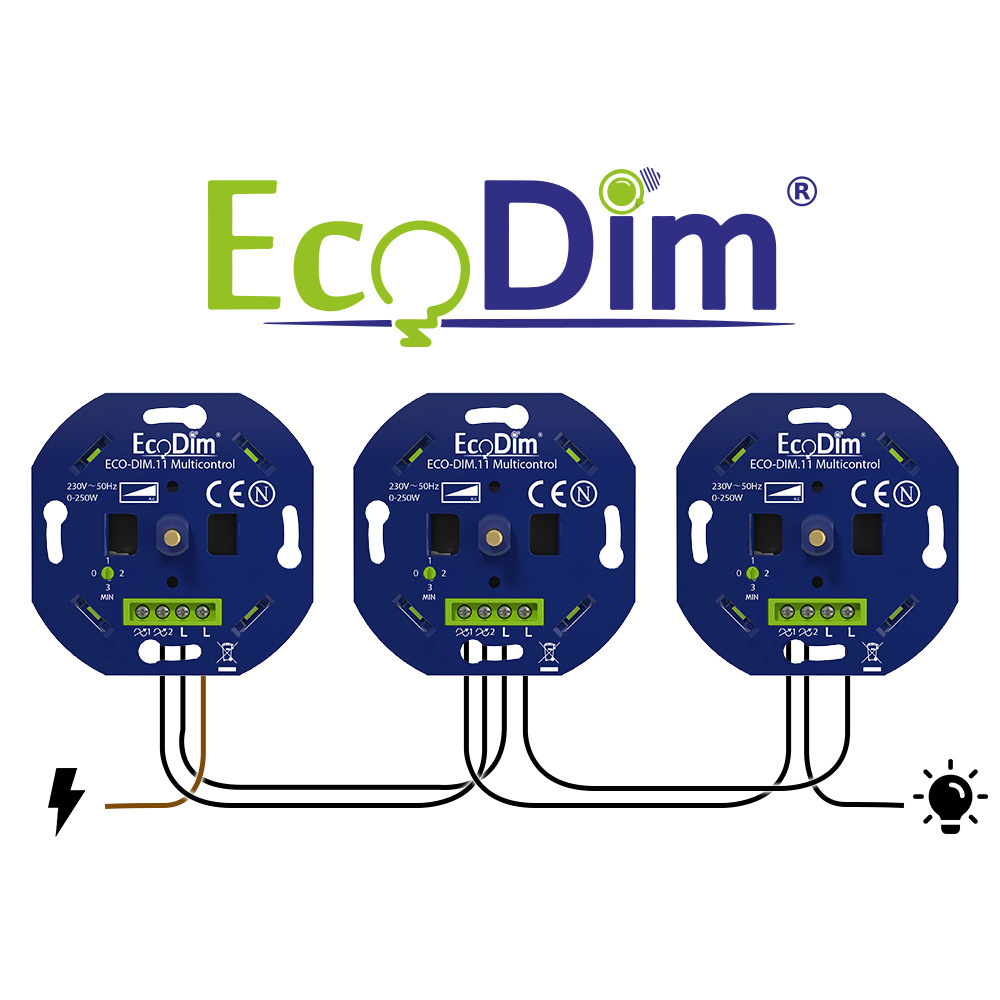

*Let op: Deze dimmer is geschikt om als standalone of in wisselschakeling met meerdere ECO-DIM.11 dimmers te plaatsen.
Het is niet mogelijk om aan/uitschakelaars, pulsdrukkers of andere type dimmers in de wisselschakeling te gebruiken. Gebruik dus op alle schakelpunten een dimmer ECO-DIM.11.
Max. belasting per verlichtingssoort:
230V LED lampen: 250 Watt
230V gloeilampen: 300 Watt
230V halogeenlampen: 300 Watt
12V halogeenlampen met elektronische trafo: 250 Watt
12V LED lampen met trafo/driver: 250 Watt
Bij gebruik van Niko schakelmateriaal met de knop XXX-31003 dient er een bevestigingsplaatje te worden aangeschaft, deze is bij EcoDim te verkrijgen onder artikelnummer ED-10072.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Draai/drukknop |
| Kleur | Blauw |
| Halogeenvrij | Ja |
| Aantal eenheden | 1 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Opgenomen vermogen | 0 Watt (W) |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Aluminium |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Metaal |
| Bevestigingswijze | Bevestiging met schroef |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Ja |
| RAL-nummer (vergelijkbaar) | 5017 |
| Seriedimmer | Ja |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met drukker | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Slagvastheid | IK00 |
| Nom. spanning | 230 Volt |
| Stuurspanning | 230 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Glanzend |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 3 - 5 Vierkante millimeter |
| Schakelmateriaalbreedte | 70,9 Millimeter (mm) |
| Schakelmateriaalhoogte | 70,9 Millimeter (mm) |
| Schakelmateriaaldiepte | 23,8 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Nom. belasting vermogensweerstand | 300 Watt |
| Nom. belasting inductiestroom | 0 Voltampère |
| Nom. belasting capaciteitsvermogen | 300 Voltampère |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 250 Watt (W) |
| Minimale helderheid instelbaar | Ja |
