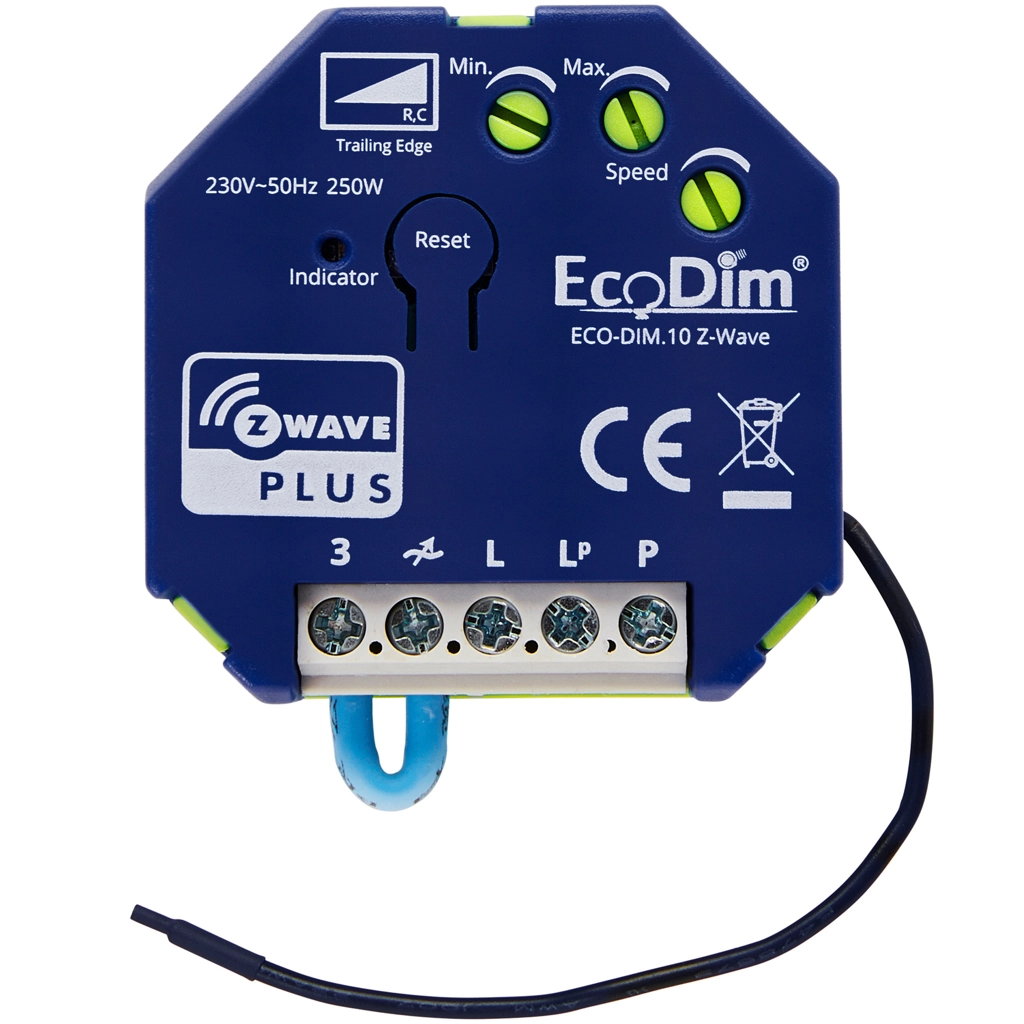

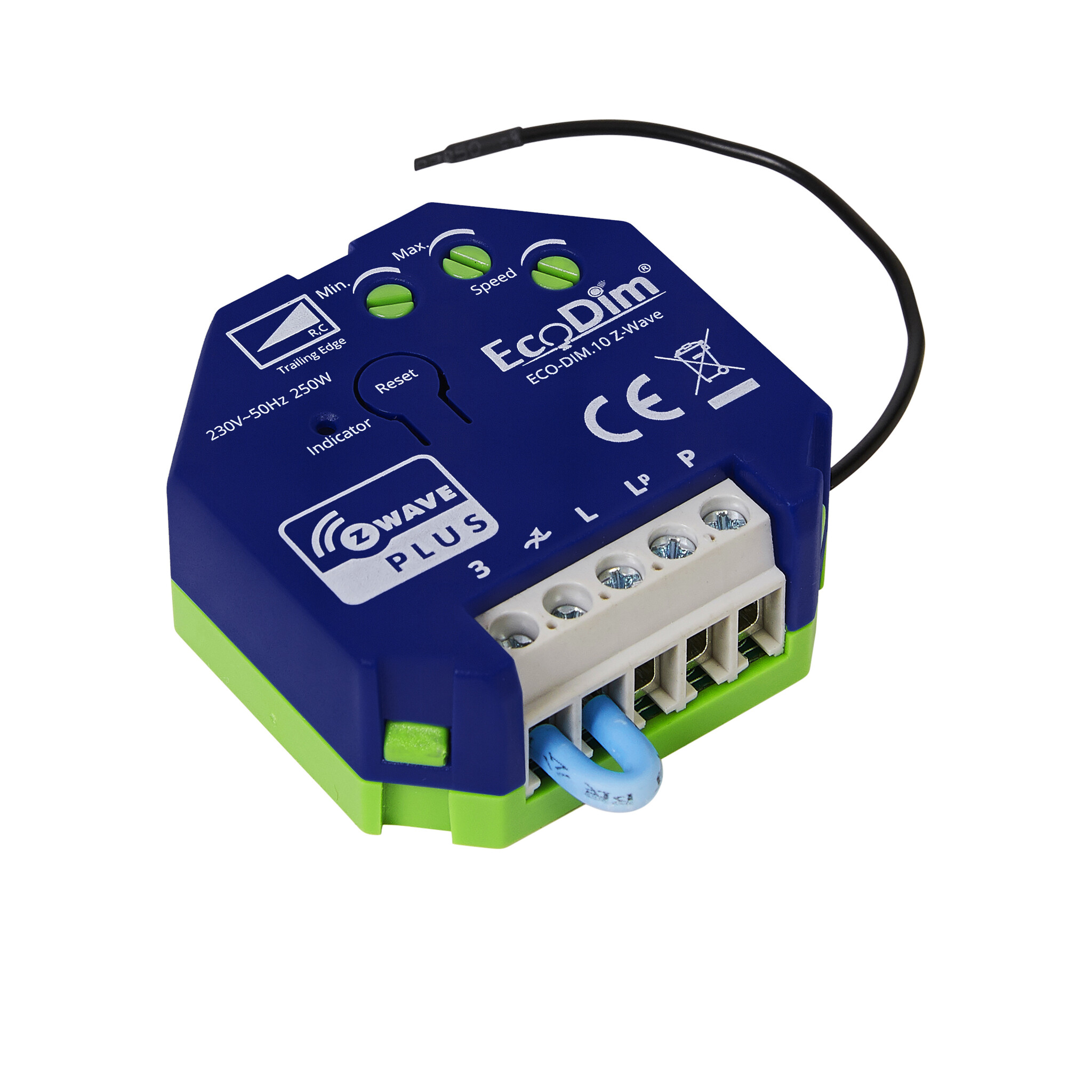

Gebruiksaanwijzing EcoDim.10 Z-Wave LED dimmer module
Soft-start systeem, 2-draads aansluiting, geen nuldraad vereist maar wel optioneel aan te sluiten.
Tevens geschikt voor wisselschakeling/kruisschakeling met pulsdrukker.
Geschikte domotica systemen:
Google Assistant/Home (via Z-Wave hub)
Homey
FIBARO
homee
Futurehome
WINK
Max. belasting per verlichtingssoort:
230V LED lampen: 0 - 250 Watt (minimaal 2 lampen nodig)
230V gloeilampen: 5 - 300 Watt
230V halogeenlampen: 5 - 300 Watt
12V halogeenlampen met elektronische trafo: 5 - 300 Watt
12V LED lampen met trafo/driver: 5 - 300 Watt
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouwinstallatie |
| Samenstelling | Basiselement |
| Bedieningswijze | Druktoets |
| Kleur | Blauw |
| Halogeenvrij | Ja |
| Aantal eenheden | 1 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Opgenomen vermogen | 0 Watt (W) |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Thermoplast |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Kunststof |
| Bevestigingswijze | Overig |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Nee |
| RAL-nummer (vergelijkbaar) | 5017 |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met drukker | Ja |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Slagvastheid | IK00 |
| Nom. spanning | 230 Volt |
| Stuurspanning | 230 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 3 - 5 Vierkante millimeter |
| Schakelmateriaalbreedte | 45,1 Millimeter (mm) |
| Schakelmateriaalhoogte | 45,1 Millimeter (mm) |
| Schakelmateriaaldiepte | 19,8 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 1 |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Nom. belasting vermogensweerstand | 250 Watt |
| Nom. belasting inductiestroom | 0 Voltampère |
| Nom. belasting capaciteitsvermogen | 250 Voltampère |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Ja |
| Compatible met Amazon Alexa | Ja |
| Max. schakelvermogen LED | 250 Watt (W) |
| Minimale helderheid instelbaar | Ja |
| ECO-DIM.10ZWAVE |
