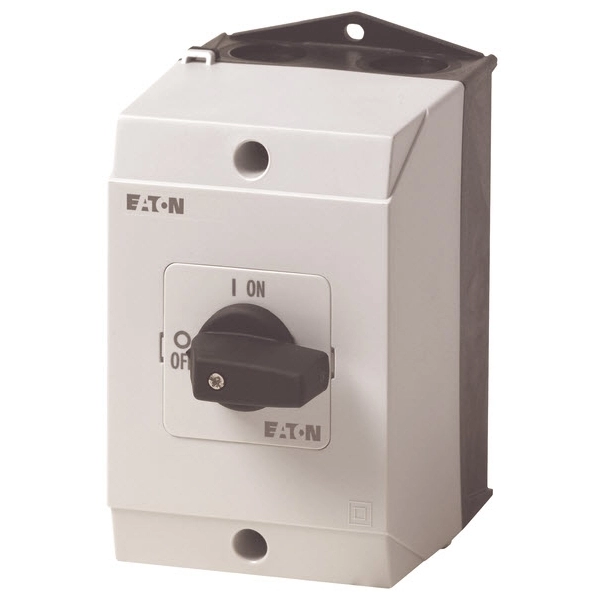

Opbouw aan-/uitschakelaar (lastscheider), 3-polig + N, 20 A, 690 VAC, IP65. Bediening met korte draaigreep. Afmetingen (h x b x d): 102 x 80 x 137 mm.
| Specificatie | Waarde |
|---|---|
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als omkeerschakelaar | Nee |
| Aantal schakelaars | 1 |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom Iu | 20 A |
| Nom. continustroom, AC-21, 400 V | 20 A |
| Nom. continustroom, AC-23, 400 V | 13.3 A |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Toegelaten korte-duur stroom Icw | 0.32 kA |
| Nom. vermogen, AC-23, 400 V | 5.5 kW |
| Schakelvermogen bij 400 V | 5.5 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Aantal polen | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Kleur bedieningselement | Zwart |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Vergrendelbaar | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Hoogte | 102 mm |
| Breedte | 80 mm |
| Diepte | 137 mm |
