Toepasbaar voor:
Illuminated pushbuttons
Illuminated) selector switches
Key-operated pushbuttons
Indicator light controlled stop/emergency-stop buttons with yellow label

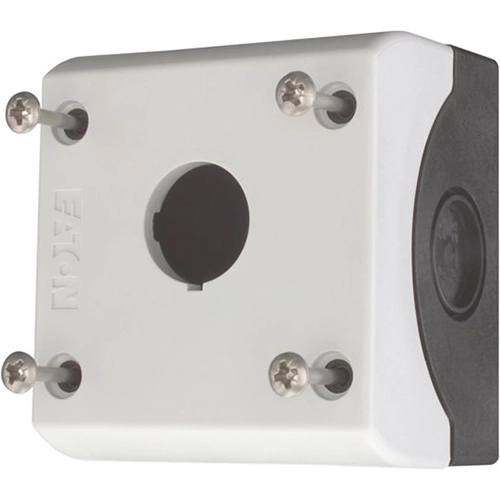

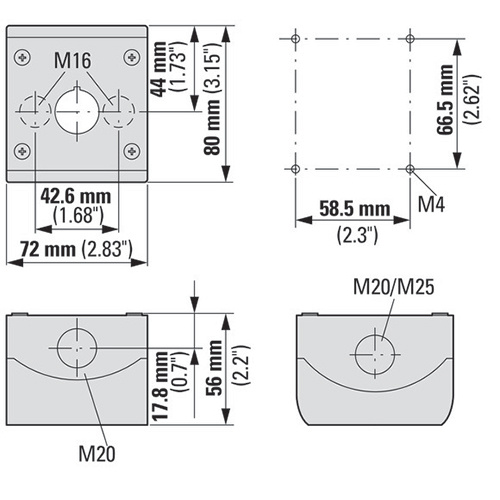

Deze opbouwkast is gemaakt van kunststof en wordt geleverd met roestvrijstalen schroeven. Het heeft één inbouwplaats en meerdere kabeldoorvoeren: twee aan de achterkant (M16), één aan de bovenkant (M20) en twee aan elke zijkant (M20/M25). De kast is ontworpen om bestand te zijn tegen zware omstandigheden, met een beschermingsgraad van IP66, IP67 en IP69K.
De kleur van de bovenkast heeft een RAL-waarde van 7035, en een antracietkleurige onderkast. Hoewel deze kast niet kan worden aangesloten op SmartWire-DT, is hij wel geschikt voor een 22,5 mm drukknop of keuzeschakelaar.
Het is compatibel met verschillende soorten bedieningselementen, waaronder (verlichte) drukknoppen, (verlichte) keuzeschakelaars, sleutelbediende drukknoppen, indicatielampjes en gecontroleerde stop-/noodstopknoppen met een geel label.
| Specificatie | Waarde |
|---|---|
| Breedte | 82 Millimeter |
| Hoogte | 72 Millimeter |
| Diepte | 74 Millimeter |
| Doorsnede opening | 22.500 Millimeter |
| Aantal commandoposities | 1 |
| Kleur bovendeel behuizing | Grijs |
| Materiaal behuizing | Kunststof |
| Bouwvorm behuizing | Opbouwbehuizing |
| Beschermingsgraad (IP) | IP67/IP69K |
| Beschermingsgraad (NEMA) | 12 |
| Kwaliteitsklasse materiaal behuizing | Overig |
| Drukknopkast leeg | |
| Geschikt voor 1 drukker en tot 3 contactblokken (bodem) | |
| of 1 signaaleenheid. | |
| Kast voorzien van (breek)wartelgaten | Links en rechts 1 x M20 of M25, Boven 1 x M20. |
| 216535 |
