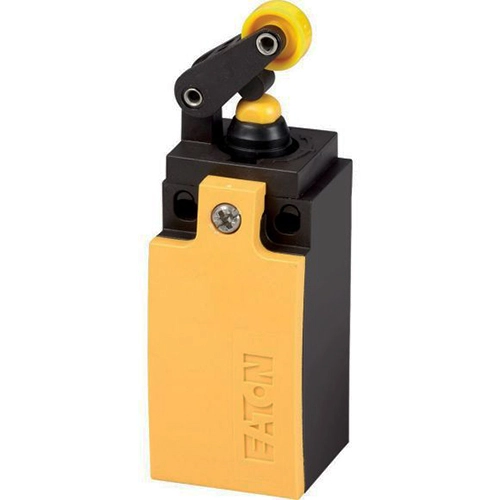

De 266116 LS-11S/L is een complete eindschakelaar met een rolhefboom. Deze schakelaar heeft één maakcontact (M) en één verbreekcontact (V), en is uitgerust met een momentcontact. De aansluiting gebeurt via de Cage Clamp-technologie, een geregistreerd handelsmerk van Wago Kontakttechnik GmbH.
De behuizing van de schakelaar is gemaakt van kunststof en heeft een opvallende gele kleur. Het is ontworpen om te functioneren in een breed temperatuurbereik, van -25 tot +70 °C, waardoor het geschikt is voor verschillende omgevingen. Deze eindschakelaar is ontworpen met veiligheid in gedachten, met een dwangmatig openen functie conform IEC/EN 60947-5-1.
Het heeft een beschermingsgraad van IP66 en IP67, wat betekent dat het bestand is tegen stof en water. De schakelaar voldoet aan de EN 50047 Vorm E norm en wordt beschreven als 'Lang'. Accessoires en bedieningsgereedschap voor de Cage-Clamp aansluiting zijn beschikbaar van Wago, waaronder een grijze inlegbrug (Wago-bestelnr. 264-402). De schakelaar voldoet aan de normen en bepalingen van IEC/EN 60947.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 6 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 0.300 Ampère |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Ja |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Uitvoering elektrische aansluiting | Kabelinvoer metrisch |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP66/IP67 |
| Gedwongen openend | Ja |
| Aantal veiligheidshulpcontacten | 1 |
| Uitvoering van het bedieningselement | Rolhefboom |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | 6 Ampère |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | 6 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | 0.800 Ampère |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | 3 Ampère |
| Breedte sensor | 31 Millimeter |
| Diameter sensor | 0 Millimeter |
| Hoogte van de sensor | 61 Millimeter |
| Lengte sensor | 33.500 Millimeter |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 - 70 Graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Uitlijning van het bedieningselement | Overig |
| Beschermingsgraad (NEMA) | Overig |
