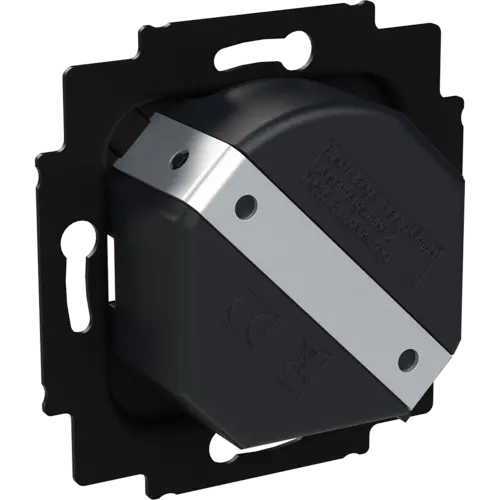

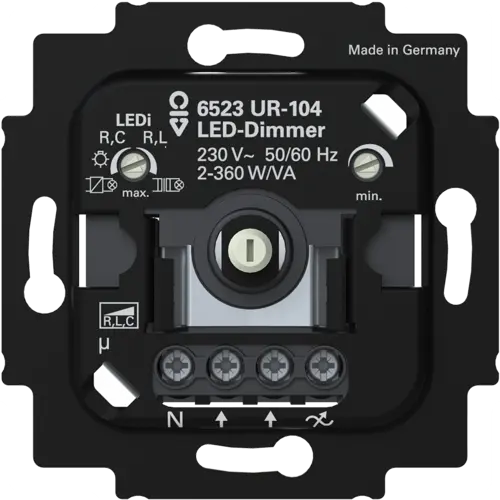

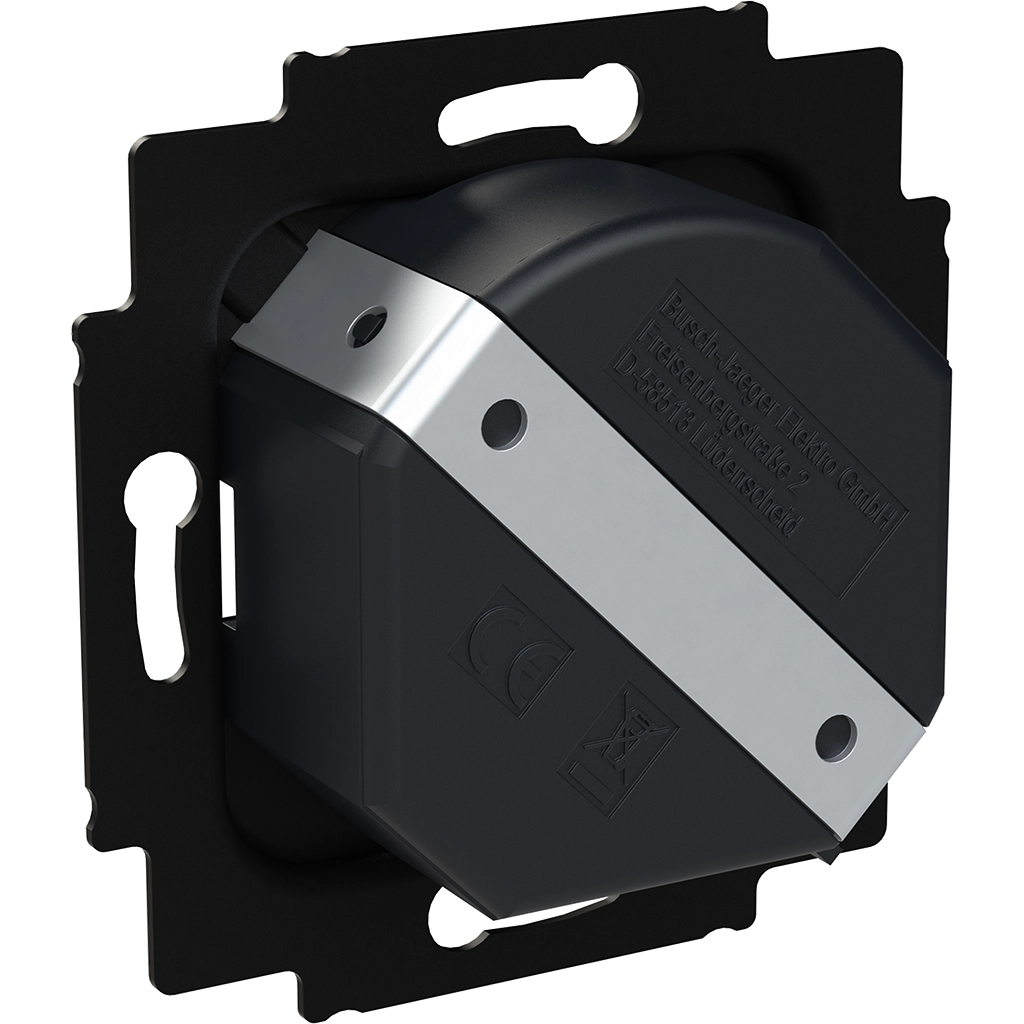

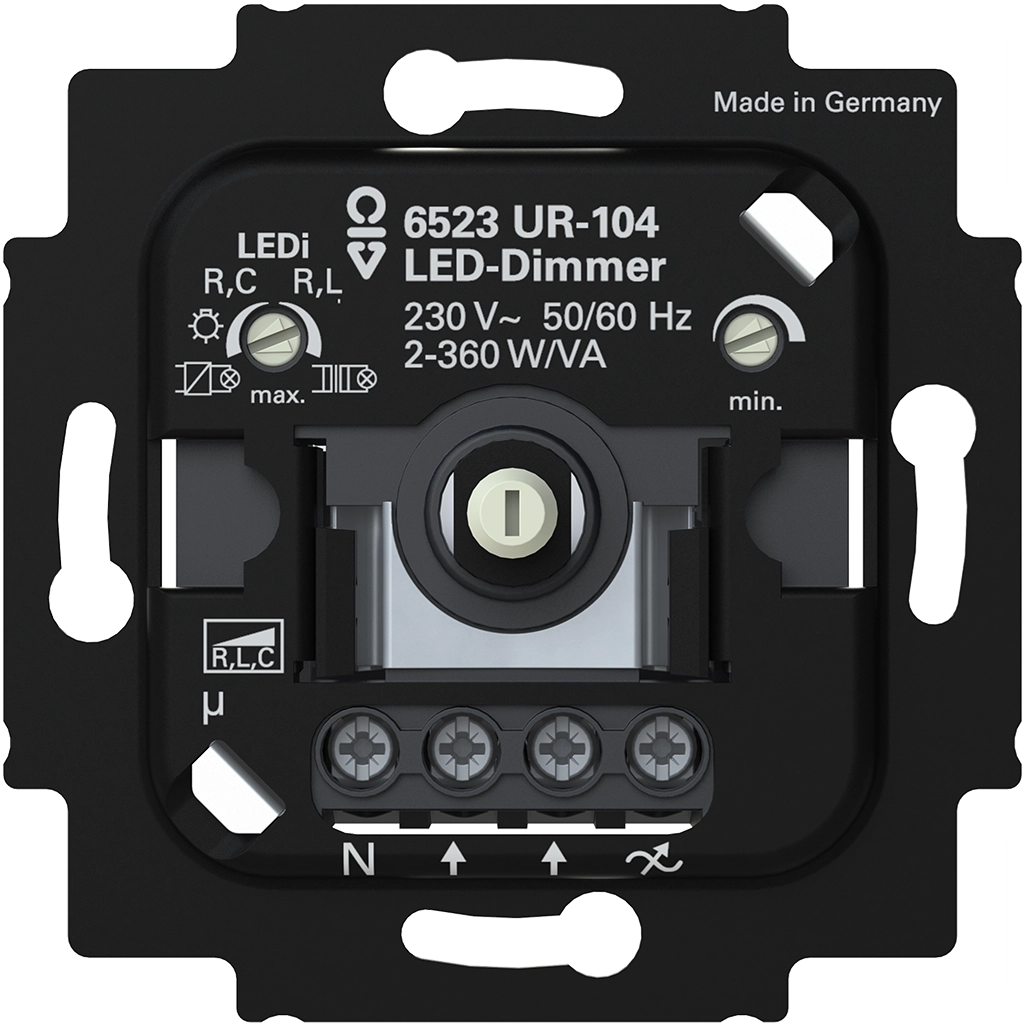

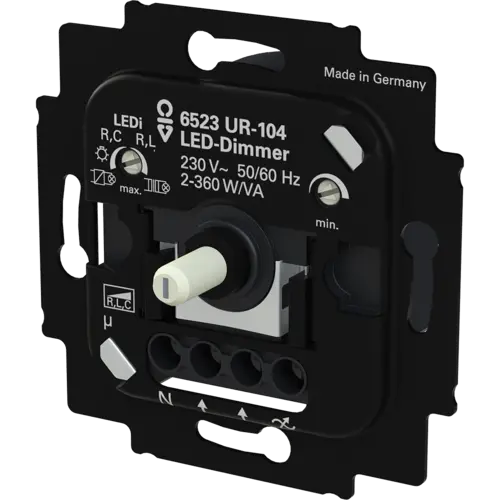

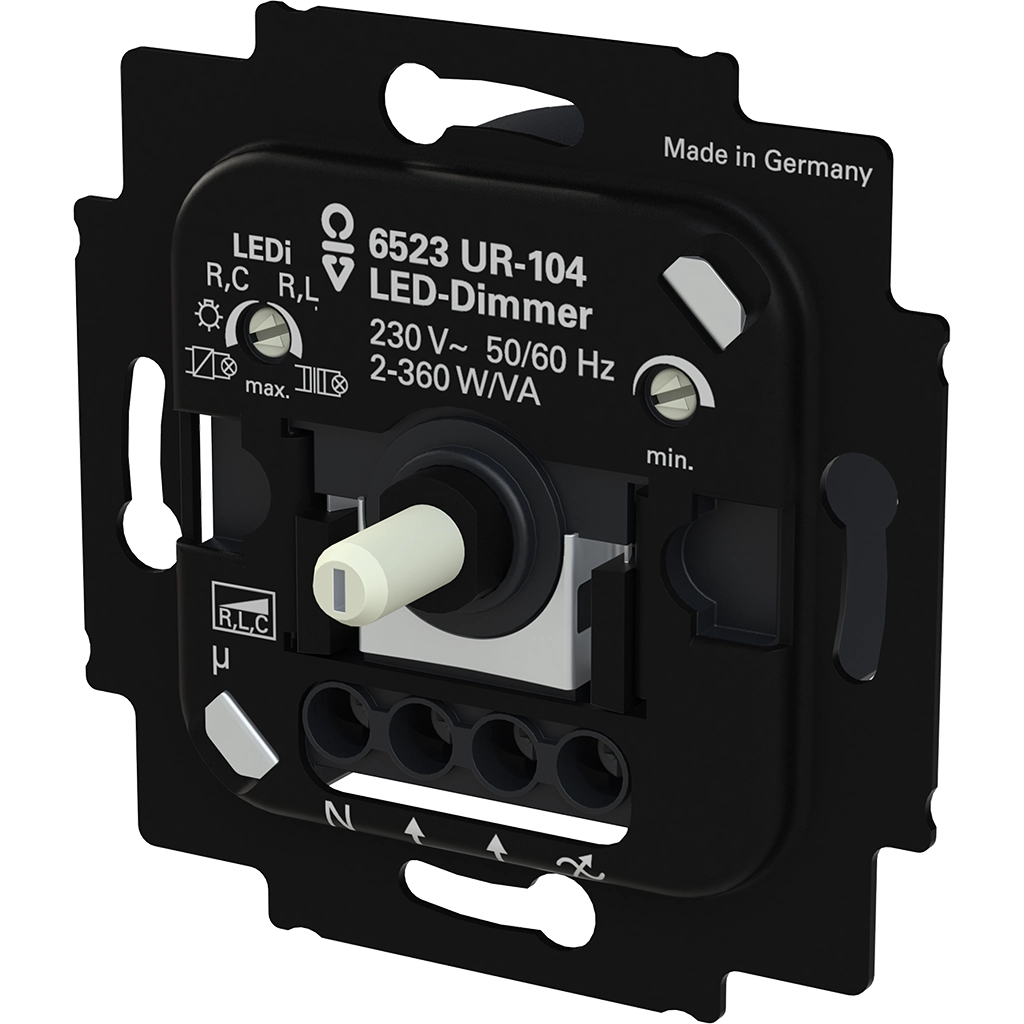

Handleiding LED dimmer 6523 UR-104
Busch-Jaeger draai-/drukdimmer met geringe inbouwdiepte (< 20 mm). Voor dimbare LED-lampen (fase-aan- en afsnijding), belastbaar van 2 tot 100 Watt. Ook geschikt voor gloeilampen en halogeenlampen (10 tot 360 Watt). Ondersteunt 2- of 3-draads aansluiting; de nuldraad is optioneel aansluitbaar (aanbevolen voor lage belastingen < 10 W/VA). Met handmatig instelbare bedrijfsmodus (fase-afsnijding / fase-aansnijding) en instelbare minimale/maximale helderheid.
Maximale belastingen:
230V LED lampen op fase-aansnijding (LEDi) (L): 2 - 100 W/VA
12V LED lampen op fase-aansnijding (L): 10 - 100 W/VA
230V LED lampen op fase-afsnijding (LEDi) (R, C): 2 - 200 W/VA
12V LED lampen op fase-afsnijding (R, C): 10 - 200 W/VA
230 en 12V gloei-/halogeenlampen (R, C): 10 - 360 W/VA
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Draai/drukknop |
| Kleur | Zwart |
| Halogeenvrij | Nee |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Thermoplast |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Kunststof |
| Bevestigingswijze | Bevestiging met schroef |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Nee |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met drukker | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Slagvastheid | IK00 |
| Nom. spanning | 230 Volt |
| Stuurspanning | 220 - 240 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 1 - 2,5 Vierkante millimeter |
| Schakelmateriaalbreedte | 71 Millimeter (mm) |
| Schakelmateriaalhoogte | 71 Millimeter (mm) |
| Schakelmateriaaldiepte | 42 Millimeter (mm) |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Ja |
| Min. diepte van de inbouwdoos | 20 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 360 Watt (W) |
| Minimale helderheid instelbaar | Ja |
| 2CKA006512A0353 6523UR-104 |
