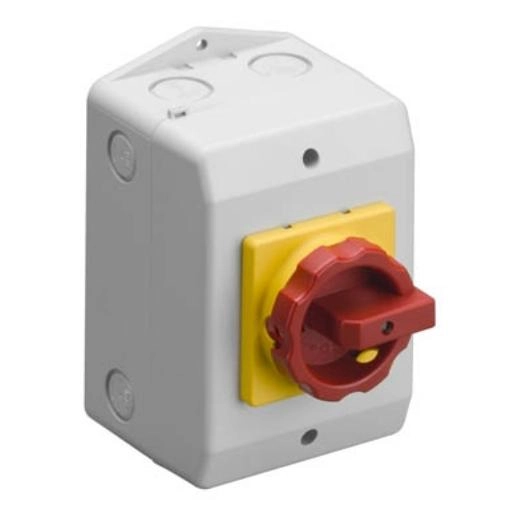

Lastscheider, kan gebruikt worden als hoofdschakelaar, werkschakelaar of veiligheidsschakelaar. Het apparaat heeft een nominale bedrijfsspanning van 690V en een nominale continue stroom van 25A. Het betreft een 2-polige schakelaar die compleet in een behuizing wordt geleverd met een beschermingsgraad van IP65. Afmetingen (h x b x d): 161 x 100 x 115 mm.
| Specificatie | Waarde |
|---|---|
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als omkeerschakelaar | Nee |
| Aantal schakelaars | 1 |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Bedrijfsspanning (meetspanning) | 24 - 690 V |
| Nom. continustroom Iu | 25 A |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Nom. continustroom, AC-23, 400 V | 19 A |
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |
| Toegelaten korte-duur stroom Icw | 500 kA |
| Nom. vermogen, AC-23, 400 V | 9 kW |
| Schakelvermogen bij 400 V | 7.5 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
| Aantal polen | 2 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Kleur bedieningselement | Rood |
| Uitvoering van het bedieningselement | Draaiknop |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Beschermingsgraad (NEMA) | Overig |
| Met voorbereide bekabeling | Nee |
| Hoogte | 161 mm |
| Breedte | 100 mm |
| Diepte | 115 mm |
| Breedte in module-eenheden | 0 |
| Geschikt voor vloermontage | Ja |
| Kleur behuizing | Grijs |
| A532063 |
