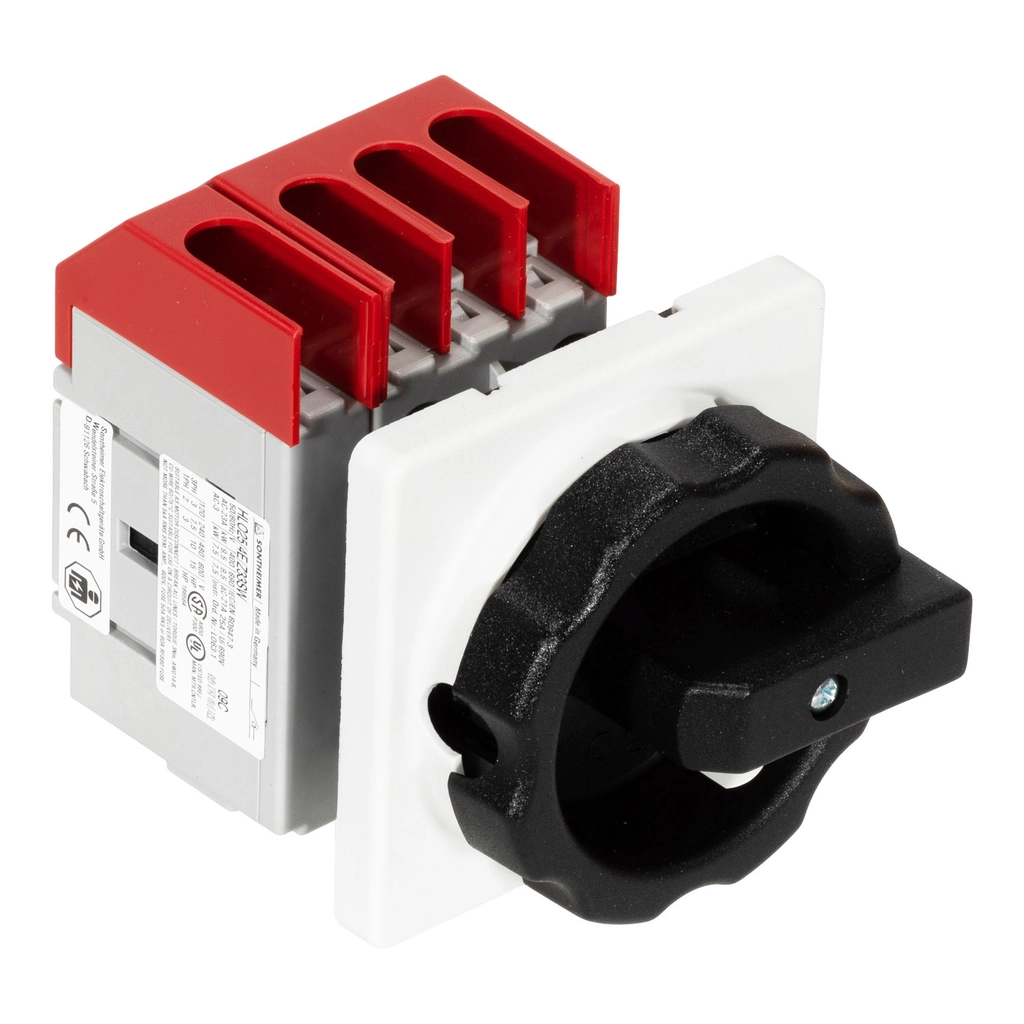

ASN inbouw lastscheider/werkschakelaar, 4-polig, 25 A, geschikt voor frontmontage 4-gats, IP65. Kleur behuizing: grijs, kleur knop: zwart. Max. nom. bedrijfsspanning Ue bij AC: 690 V, bedrijfsspanning (meetspanning): 24 - 690 V, nom. continustroom Iu: 25 A, nom. continustroom, AC-21, 400 V: 25 A, nom. continustroom, AC-23, 400 V: 19 A, nom. vermogen bij AC-3, 400 V: 7,5 kW. Toegelaten korte-duur stroom Icw: 500 kA, nom. vermogen, AC-23, 400 V: 9 kW, schakelvermogen bij 400 V: 7,5 kW, voorwaardelijke nom. kortsluitstroom Iq: 10 kA.
| Specificatie | Waarde |
|---|---|
| Kleur behuizing | Overig |
| Nom. vermogen bij AC-3, 400 V | 7,5 Kilowatt (kW) |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. continustroom Iu | 25 Ampère (A) |
| Aantal polen | 4 |
| Bedrijfsspanning (meetspanning) | 24 - 690 Volt (V) |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 Kiloampère (kA) |
| Breedte in module-eenheden | 0 |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal schakelaars | 1 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering van het bedieningselement | Draaiknop |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 9 Kilowatt (kW) |
| Toegelaten korte-duur stroom Icw | 500 Kiloampère (kA) |
| Kleur bedieningselement | Zwart |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 Volt (V) |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 25 Ampère (A) |
| Schakelvermogen bij 400 V | 7,5 Kilowatt (kW) |
| Uitvoering als omkeerschakelaar | Nee |
| Nom. continustroom, AC-23, 400 V | 19 Ampère (A) |
| Beschermingsgraad (NEMA) | Overig |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| A550303 |
