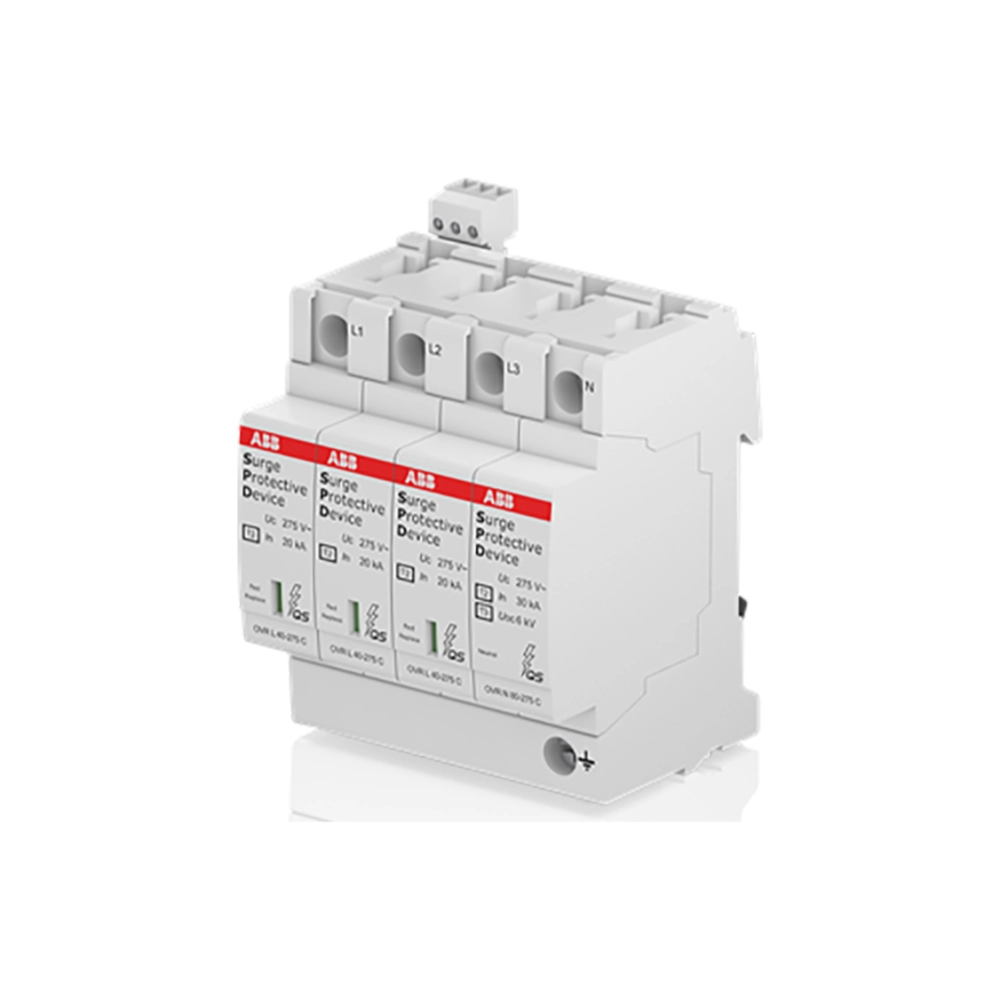

ABB OVR T2 3N 40-275 P T netoverspanningsbeveiliging type 2 3P+N met terugmeldcontact

Beschrijving

ABB overspanningsbeveiliging type 2, 3P+N, montage op de DIN-rail (4 modulen). Met terugmeldcontact. Geschikt voor de volgende netvormen: TN, TN-C-S, TN-S en TT.

Technische specificaties

Specificatie	Waarde
Montagewijze	DIN-rail 35 mm
Met meldcontact	Ja
Aantal geleiders (excl. aarde)	4
DIN-grootte	4 TE (Rastermaat)
Veiligheidsniveau	1.500 Kilovolt
Max. continuspanning AC	275 Volt
Nom. ontladingsstootstroom (8/20)	20 Kiloampère
Nom. spanning AC	230 Volt
Testklasse type 2	Ja
Veiligheidsniveau L-N	1.250 Kilovolt
Signalering op apparaat	Optisch
Max. continuspanning DC	350 Volt
Beschermingsgraad (IP)	IP20
Veiligheidsniveau N-PE	1.400 Kilovolt
Geïntegreerde voorzekering	Nee
Max. aderdoorsnede star (massief/meerdraads)	25 Vierkante millimeter
Max. aderdoorsnede soepel	16 Vierkante millimeter
Netvorm DC	Nee
Netvorm IT	Nee
Netvorm TN	Ja
Netvorm TN-C	Nee
Netvorm TN-S	Ja
Netvorm TT	Ja
Netvorm overig	Nee
Netvorm TN-C-S	Ja
Max. ontladingsstootstroom (8/20)	160 Kiloampère
Kortsluitvastheid (Isccr)	100 Kiloampère
Max. overstroombeveiliging, serieschakeling (zekering)	125 Ampère
Geïntegreerde kortsluitbeveiliging	Nee
Geïntegreerde kortsluitbeveiliging voor zekering gG	125 Ampère
Lekstroomvrij	Ja
2CTB803973R0500 OVRT23N40-275PT
