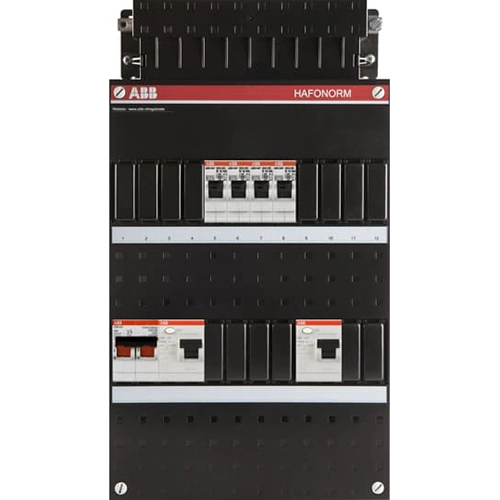

ABB 1 fase groepenkast bestaande uit 4 groepen verdeeld over 2 aardlekschakelaars compleet met hoofdschakelaar 2 polig 40A
Deze ABB groepenkast heeft de volgende specificaties:
- 4 Lichtgroepen
- 2 Aardlekschakelaars 2 polig, 40A, 30mA
- 1 Hoofdschakelaar 2 polig, 40A
- Type: ABB Hafonorm
- Afmetingen: 390 x 220 mm (H x B)
Beschikbare modulebreedte voor extra uitbreidingen: 14 modules
OPGELET: De groepenkast wordt geleverd zonder een onderinvoer !
Indien de groepenkast direct boven het meterbord wordt geplaatst heeft u geen onderinvoer nodig.
Indien de hoofdvoeding via de onderkant van de groepenkast wordt ingevoerd gebruik dan een invoerstuk met buisinvoer 19 / 26mm.
Indien er meerdere buisinvoeren gewenst zijn, gebruik dan een zij- invoerstuk.
ABB kasten zijn voorzien van busboard(spanningsrail) waarbij men in de gelegenheid
is om uit te breiden door eenvoudig automaten op de rail te klikken zonder bedrading.
Kasten zijn uit te breiden met een aantal opties en zijn probleemloos in te bouwen.
Zie voor deze opties bij UITBREIDINGSSETS.
Compleet met buisinvoer bovenzijde.
Hou rekening met voldoende ruimte voor bedraden aan bovenzijde.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Breedte | 220 Millimeter |
| Hoogte | 390 Millimeter |
| Diepte | 90 Millimeter |
| Afsluitbaar | Nee |
| Met contactdoos | Nee |
| Aantal fasen | 1 |
| Beveiliging | Installatie-/aardlekautomaat |
| Aanbouwmogelijkheid | Ja |
| Met transparant deksel | Nee |
| Overspanningsbeveiliging | Nee |
| Materiaal behuizing | Kunststof |
| Breedte in module-eenheden | 24 |
| Inbouwdiepte | 0 - 0 Millimeter |
| Beschermingsgraad (IP) | IP20 |
| Aantal aardlekautomaten | 0 |
| Aantal aardlekschakelaars 300 mA | 0 |
| Aantal aardlekschakelaars 30 mA | 2 |
| Aantal directe groepen | 0 |
| Aantal groepen achter aardlekschakelaar | 4 |
| Aantal lichtgroepen | 4 |
| Aantal polen hoofdschakelaar | 2 |
| Met beltransformator | Nee |
| Kookgroep | Geen |
| Kookgroep geschikt als krachtgroep | Nee |
| Totaal aantal groepen | 4 |
| Hoofdschakelaar - nom. stroom | 40 Ampère |
| Geschikt voor data | Nee |
| Bescherming hoofdschakelaar | Nee |
| Aardlekschakelaar op de voeding (RCD) | Nee |
| Hoge afschermingsgraad (High-integrity) | Nee |
| Zekering lastscheider (MCB + 2 x RCD) | Ja |
| Dubbele aardlekzekering (2 x RCD) | Ja |
| Aantal uitgangen | 0 |
| Aantal boogfout detectie apparaten | 0 |
| Met meter | Nee |
| 1SPF006905F0275 |
