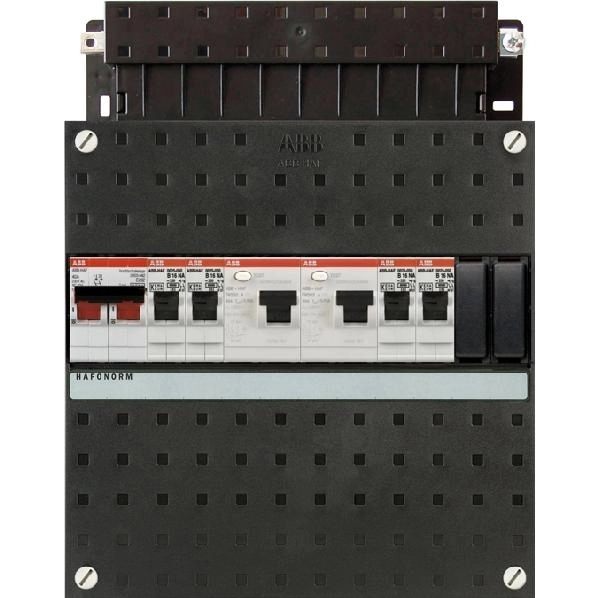

ABB Haf HAD3232-22+H42 Installatiekast 1-f 4gr Hs40 2

ABB 1 fase groepenkast bestaande uit 4 groepen verdeeld over 2 aardlekschakelaars compleet met hoofdschakelaar 2 polig 40A
Deze ABB groepenkast heeft de volgende specificaties:
- 4 Lichtgroepen,
- 2 Aardlekschakelaars 2 polig, 40A, 30mA
- 1 Hoofdschakelaar 2 polig, 40A
- Type: ABB Hafonorm
- Afmetingen: 226 x 220 mm (H x B)
Beschikbare modulebreedte voor extra uitbreidingen: 2 modules
OPGELET: De groepenkast wordt geleverd zonder een onderinvoer !
Indien de groepenkast direct boven het meterbord wordt geplaatst heeft u geen onderinvoer nodig.
Indien de hoofdvoeding via de onderkant van de groepenkast wordt ingevoerd gebruik dan een invoerstuk met buisinvoer 19 / 26mm.
Indien er meerdere buisinvoeren gewenst zijn, gebruik dan een zij- invoerstuk.
ABB kasten zijn voorzien van busboard(spanningsrail) waarbij men in de gelegenheid
is om uit te breiden door eenvoudig automaten op de rail te klikken zonder bedrading.
Kasten zijn uit te breiden met een aantal opties en zijn probleemloos in te bouwen.
Zie voor deze opties bij UITBREIDINGSSETS.
Compleet met buisinvoer bovenzijde.
Hou rekening met voldoende ruimte voor bedraden aan bovenzijde.

Technische specificaties

Specificatie	Waarde
Montagewijze	Opbouw (stucwerk)
Breedte	220 Millimeter
Hoogte	280 Millimeter
Diepte	90 Millimeter
Afsluitbaar	Nee
Met contactdoos	Nee
Aantal fasen	1
Beveiliging	Installatie-/aardlekautomaat
Aanbouwmogelijkheid	Ja
Met transparant deksel	Nee
Overspanningsbeveiliging	Nee
Materiaal behuizing	Kunststof
Breedte in module-eenheden	12
Inbouwdiepte	0 - 0 Millimeter
Beschermingsgraad (IP)	IP20
Aantal aardlekautomaten	0
Aantal aardlekschakelaars 300 mA	0
Aantal aardlekschakelaars 30 mA	2
Aantal directe groepen	0
Aantal groepen achter aardlekschakelaar	4
Aantal lichtgroepen	4
Aantal polen hoofdschakelaar	2
Met beltransformator	Nee
Kookgroep	Geen
Kookgroep geschikt als krachtgroep	Nee
Totaal aantal groepen	4
Hoofdschakelaar - nom. stroom	40 Ampère
Geschikt voor data	Nee
Bescherming hoofdschakelaar	Nee
Aardlekschakelaar op de voeding (RCD)	Nee
Hoge afschermingsgraad (High-integrity)	Nee
Zekering lastscheider (MCB + 2 x RCD)	Ja
Dubbele aardlekzekering (2 x RCD)	Ja
Aantal uitgangen	0
Aantal boogfout detectie apparaten	0
Met meter	Nee
1SPF006905F0119
